Фанат тиімді және сенімді PCB құрастыру қызметін жеткізуге мамандандырылған, сонымен қатар сіздің өніміңіздің сәттілігіңізді жеделдетуге арналған ерекше талаптарға сәйкес келеді.

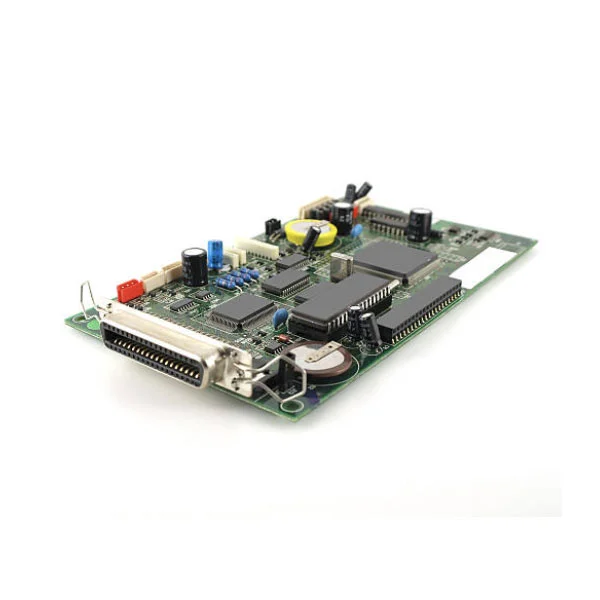

Fanway компаниясының Hybrid SMT THT технологиясының ПХД құрастыру қызметі негізгі инженерлік мәселені шешеді: жоғары жылдамдықты сигналды өңдеуге арналған беткі қондыру құрылғыларын және қуатты өңдеуге және механикалық төзімділікке арналған тесік арқылы өтетін компоненттерді қажет ететін тақталар. Бұл қызмет екі бөлек процестің қарапайым комбинациясы емес; бұл THT дәнекерлеу кезінде SMT түйіспелерін қорғайтын, термиялық қорғаныстан кейін ғана селективті немесе толқынды дәнекерлеуді қолданатын және IPC-A-610 2 класс стандарттарына сәйкес келетін жинақтарды жеткізетін мұқият реттелген жұмыс процесі. 12 жылдық аралас технология тәжірибесімен Fanway SMT және THT аймақтары арасындағы маңызды өзара әрекеттесуді басқарады, бұл тығыз чиптердің орналасу өнімділігі мен сенімділігіне нұқсан келтірместен үлкен қосқыштармен және қуат құрылғыларымен бірге болуын қамтамасыз етеді.
Аралас құрастыру негізгі дизайн шектеуін шешеді: бірде-бір технология әрбір компонент түрін оңтайлы өңдей алмайды.
Сигналдың тұтастығы мен тығыздығы үшін SMT 01005 пассивті, 0,3 мм қадамдық BGA және жоғары жылдамдықты интерфейстерді қолдайды. Бұл компоненттер дәл дәнекерлеу пастасын басып шығаруды және қайта ағынды профильдерді қажет етеді.
Қуат пен механикалық төзімділік үшін THT дірілге, кірістіру циклдарына және жоғары токтарға төтеп беретін қосқыштарды, релелерді, трансформаторларды және үлкен конденсаторларды өңдейді. Саңылаулы қосылыстар 50Н-ден асатын тарту күшін қамтамасыз етеді, SMT сәйкес келмейтін нәрсе.
ПХД екі санатты да қажет еткенде, гибридті SMT THT технологиясының PCB құрастыру қызметі жалғыз практикалық өндіріс бағытына айналады. Барлық құрамдастарды бір технологияға мәжбүрлеу әрекеті не сенімділікті жоғалтады (қуат құрылғылары үшін SMT пайдалану) немесе кеңістікті босқа шығарады (ұсақ қадамдық IC үшін THT пайдалану).
Материалдар тізіміңізді қарап шығыңыз. Ол келесі топтардың екеуін де қамтыса, аралас құрастыру қажет.
SMT тобы: BGA, QFP, QFN, LGA, чип резисторлары/конденсаторлар (0402, 0603) немесе тақтадан өтетін сымдары жоқ кез келген құрамдас.
THT тобы: DIP IC, түйреуіштер, терминал блоктары, үлкен электролиттік конденсаторлар, саңылаулары бар MOSFET-тер, трансформаторлар немесе тақта арқылы механикалық бекітуді қажет ететін кез келген компонент.
Екі тобы бар тақталарды тек SMT (THT құрамдастарын таңдау және орналастыру арқылы орналастыру мүмкін емес) немесе жалғыз THT арқылы тиімді жинау мүмкін емес (жақсы қадамды SMT компоненттерін көпірсіз толқынмен дәнекерлеу мүмкін емес). Hybrid SMT THT технологиясының ПХД құрастыру қызметі дәл осы сценарий үшін жобаланған шешім болып табылады.
Біз THT дәнекерлеу кезінде SMT буындарын қорғау үшін бекітілген дәйектілікті ұстанамыз.
1-қадам:Дәнекерлеу пастасын басып шығару және SMT орналастыру. Трафаретті басып шығару паста тек SMT тақталарына қолданылады. Аралас тақталар үшін әр түрлі аймақтарда паста қалыңдығын реттеу үшін қадамдық трафареттерді қолданамыз. Жоғары жылдамдықты орналастыру машиналары алдымен SMT компоненттерін орнатады.
2-қадам:Қайта ағынды дәнекерлеу. SMT буындарын аяқтау үшін тақта қайта ағынды пештен өтеді. Бұл қадам THT кірістіруден бұрын орындалуы керек, себебі қайта ағу температурасы THT құрамдастарының көпшілігін зақымдауы мүмкін (әсіресе пластикалық корпусты қосқыштар).
3-қадам:THT кірістіру. Операторлар немесе автоматтандырылған кірістіру машиналары THT сымдарын жалатылған тесіктер арқылы орналастырады. Құрамдас бөліктер тақтамен бірдей орналастырылған; сымдар түзу сақталады. Кірістіру күші жақын SMT дәнекерлеу қосылыстарын сындырмау немесе ПХД деформациясын болдырмау үшін бақыланады.
4-қадам:Толқынды немесе селективті дәнекерлеу. Көптеген THT компоненттері бар тақталар үшін толқынды дәнекерлеу барлық буындарды бір өтуде аяқтайды. THT алаңдарына жақын SMT құрамдастары бар тығыз аралас орналасулар үшін біз селективті дәнекерлеуді қолданамыз. Қоршаған SMT түйіспелеріне термиялық әсерді азайту үшін толқын биіктігі кішірек (2-5мм-ге қарсы 8-12мм-ге қарсы) тек THT төсемдері ғана дәнекерлеуді қабылдайды.
5-қадам:Кесу, тазалау және тексеру. Артық сымдар кесіледі, ағын қалдықтары тазартылады, содан кейін AOI визуалды тексеру, жасырын қосылыстарға (BGAs, LGAs) рентген сәулесі және функционалдық тестілеу жүргізіледі.
Үш DFM ережесі аралас құрастырудың сәттілігіне тікелей әсер етеді.
Аймақтарды бөлу: кемінде 3 мм бос орын қалдырыңыз. THT компоненттерін (қосқыштар, үлкен конденсаторлар) тақта жиектеріне немесе бұрыштарына жақын орналастырыңыз; дәл SMT құрылғыларын (BGA) THT аймағынан алыс орналастырыңыз. Кемінде 3 мм саңылау енгізу кезінде механикалық кедергілерді және толқынды дәнекерлеу кезінде дәнекерлеудің шашырауын болдырмайды.
Саңылау диаметрі: 0,1-0,2 мм қорғасын саңылауын қалдырыңыз. THT төсемінің тесіктері құрамдас сым диаметрінен 0,1-0,2 мм үлкен болуы керек. Тым тығыз және кірістіру қиын немесе мүмкін емес; тым бос және құрамдас жылжиды, бұл дәнекерлеудің нашар толтырылуына немесе сақинаның жеткіліксіз контактісіне әкеледі.
Үлкен мыс ұшақтарындағы термиялық рельеф: жерге немесе қуат ұшақтарына қосылған THT төсемдерінде термиялық рельефті спикерлер қолданылуы керек. Оларсыз мыс жазықтығы жылуды тым тез өткізеді, бұл суық дәнекерлеу қосылыстарын тудырады. Сонымен қатар, толқынды дәнекерлеу аймақтарына жақын SMT төсеніштері дәнекерлеу көпірін болдырмау үшін жоғары температуралы таспамен жабылуы керек.
Гибридті SMT THT технологиясы ПХД құрастыру қызметі әмбебап таңдау емес; бұл секторларда міндетті болып табылады.
Автомобиль электроникасы:ECU, BMS, ADAS модульдері жоғары тығыздықтағы процессорларды (SMT) діріл мен термиялық циклге төтеп беретін жоғары ток коннекторларымен және релелерімен (THT) біріктіреді.
Өнеркәсіптік басқару құралдары және қуат көздері:PLC, серво дискілер және өнеркәсіптік қуат модульдері басқару логикасы үшін SMT, ал қуатты MOSFET, трансформаторлар және тиімді жылуды сіңіруді қажет ететін үлкен конденсаторлар үшін THT пайдаланады.
Медициналық құрылғылар:Пациент мониторлары мен диагностикалық жабдығы сенсордың алдыңғы бөліктері үшін SMT және қуат қосқыштары үшін THT және механикалық төзімділік маңызды болатын жиі біріктірілген интерфейстерге сүйенеді.
Аэроғарыш және қорғаныс:Сенімділігі жоғары жүйелер соққыға және дірілге ұшырайтын барлық қосылымдар үшін THT-ті анықтайды, ал SMT ядроларды өңдеумен айналысады. Аралас құрастыру - бір тақтадағы екі талапты қанағаттандырудың жалғыз жолы.
1. Аралас технология бойынша 12 жылдық тәжірибе. Біз құрылғалы бері SMT-THT аралас құрастыруға мамандандық. Біздің команда толқындық дәнекерлеу көпірлерінің қандай орналасуларын тудыратынын, кірістіру күштері SMT буындарын жарып жіберетінін және қандай жылу профильдері екі технологияны да қорғайтынын дәл түсінеді. Бұл білім оқулықтардан емес, жылдардағы өндірістік деректерден ғана алынады.
2. IPC-A-610 2 класс және ISO 9001:2015 сертификатталған. Әрбір тақта AOI, рентген және функционалдық тестілеуден өтеді. Медициналық және автокөлік клиенттері үшін біз ISO 13485 және IATF 16949 стандарттарына сәйкес келетін толық бақылауды қамтамасыз етеміз.
3. DFM-ден жеткізуге дейін бір терезе қызметі. Біз сіздің Gerber және BOM-ды тексереміз, құрамдас бөліктерді сатып аламыз, SMT және THT құрастыруын орындаймыз және соңғы сынақтан өткіземіз. Сіз бірнеше жеткізушілерді үйлестірудің қажеті жоқ, толық жиналған, сынақтан өткен тақтаны аласыз.
4. Прототиптен жоғары көлемге дейін икемді көлемдер. Стандартты аралас жинақтар үшін NRE жоқ. Күрделі тақталар үшін өндіріс басталғанға дейін инженерлік шолуды және процесті оңтайландыруды қамтамасыз етеміз.
С: Аралас құрастырудың әдеттегі уақыты қандай?
A: Прототиптер 5-7 жұмыс күнін алады. Шағын көлемдер (1000 данадан төмен) 7-10 күнді алады. Үлкен көлемдер әр жағдайда бағаланады, әдетте 10-15 жұмыс күні.
С: Толқынды дәнекерлеудің орнына селективті дәнекерлеуді қашан қолдану керек?
A: SMT бөлшектері (BGAs, QFN) THT төсемінен 5 мм қашықтықта болғанда немесе THT құрамдастары ыстыққа сезімтал болғанда (мысалы, пластик корпусы бар қосқыштар). Селективті дәнекерлеу жақын маңдағы SMT құрылғыларын қорғай отырып, тек THT қосылыстарына жылуды қолданады.
С: Аралас құрастыру үшін арнайы ПХД материалы қажет пе?
A: Стандартты FR-4 көп жағдайда жеткілікті. Дегенмен, егер тақтада жоғары қуатты THT құрамдастары (трансформаторлар, қуатты MOSFETтер) болса, толқынмен дәнекерленген термиялық соққыға төтеп беру үшін жоғары Tg материалын (Tg ≥ 150°C) ұсынамыз.
С: SMT және THT құрамдастарын тақтаның бір жағында орналастыруға бола ма?
A: Иә. Толқынды дәнекерлеу үшін төменгі жағын таза қалдырып, екеуін де үстіңгі жағына қою әдеттегі жағдай. SMT төсемдері мен THT саңылаулары арасында кемінде 2-3 мм саңылау қалдырыңыз.
С: Fanway қорғасынсыз дәнекерлеуді қолдай ма?
A: Иә. Біздің қайта ағынды және толқынды дәнекерлеу жүйелері сәйкесінше орнатылған температура профильдері бар SAC305 және басқа қорғасынсыз қорытпалармен толық үйлесімді.
Сіздің жобаңыз үшін аралас құрастыруды бағалау керек пе? Gerber файлдары мен BOM файлын біздің инженерлік топқа жіберіңіз. Біз DFM есебін және баға ұсыныстарын 24 сағат ішінде береміз.
