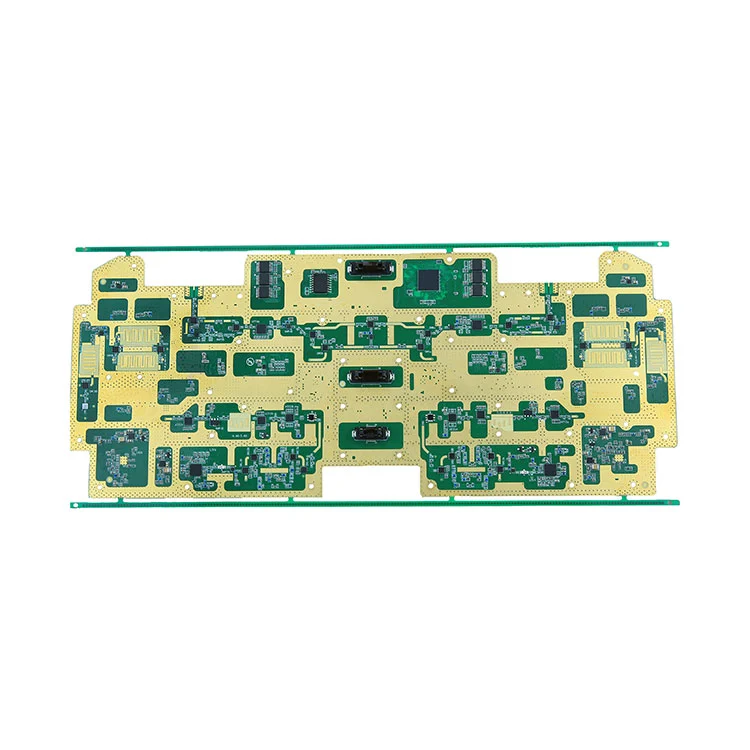

Беткейге орнатылған ПХД жинағы дегеніміз не және ол неліктен маңызды?

Беткейге орнатылатын ПХД жинағы дегеніміз не?

Беткейге орнатылған ПХД жинағы құрамдас бөліктер саңылаулар арқылы кірістірудің орнына тікелей басып шығарылған схеманың (ПХД) бетіне орнатылатын электрондық құрастыру процесін білдіреді. Бұл процесс жоғары құрамдас тығыздыққа және өндіріс шығындарын азайтуға мүмкіндік беретін беттік орнату технологиясы (SMT) және беттік орнату құрылғыларына (SMDs) негізделген. SMT тиімділігі, ауқымдылығы және өнімділік артықшылықтарының арқасында электроника өнеркәсібінде кең таралған.

Беткейге орнату технологиясының тесіктен қалай айырмашылығы бар?

Surface Mount Technology (SMT) мен Through-Hole Technology (THT) арасындағы негізгі қарама-қайшылық электрлік компоненттердің ПХД-ге қалай бекітілгенінде жатыр:

Неліктен беттік орнату ПХД жинағын пайдалану керек?

• Жоғары құрамдас тығыздығы:SMT кішірек тақталарда көбірек бөліктерге мүмкіндік береді.
• Өндіріс құнының төмендеуі:Автоматтандыру еңбек шығындарын және қайталану қателерін азайтады.
• Жақсартылған электрлік өнімділік:SMT сигнал сапасын жақсарта отырып, сымның ұзындығын қысқартады.
• Жылдам өндірістік циклдар:Автоматтандырылған таңдау және орналастыру және қайта өңдеу процестері өндірісті жылдамдатады.
• Дизайн икемділігі:Тақтаның екі бетін де толтыруға болады.

Қандай құрамдас бөліктер беттік орнатуға арналған ПХД жинағында жиі қолданылады?

SMT көптеген құрамдас түрлерін қамтиды. Мұнда ең көп таралғандары:

Беткейге орнатудың негізгі процесінің қадамдары қандай?

1. Трафаретпен басып шығару:Дәнекерлеу пастасы трафарет көмегімен ПХД төсемдеріне қолданылады.
2. Таңдау және орналастыру:Машиналар SMD-ді дәнекерлеу пастасына дәл орналастырады.
3. Қайта ағынды дәнекерлеу:ПХД дәнекерлеу пастасын балқыту үшін қайта ағынды пештен өтеді.
4. Инспекция және сапаны бақылау:AOI, рентгендік және оптикалық тексерулер құрастыру дәлдігін тексереді.
5. Қорытынды тестілеу:Функционалдық сынақтар өнімділікті растайды.

Жалпы Ассамблея қиындықтарымен қалай күресуге болады?

SMT құрастыру құлпытас салу, дәнекерлеу көпірі және ашық тізбектер сияқты бірнеше қиындықтарға тап болуы мүмкін. Ең жақсы тәжірибелерге мыналар жатады:

• ПХД орналасуын оңтайландыру:Дәнекерлеу мәселелерін азайту үшін төсемнің дұрыс дизайны мен аралығы.
• Reflow профилін реттеу:Біркелкі дәнекерлеу қосылыстары үшін бейімделген температура профильдері.
• Жоғары сапалы материалдарды қолданыңыз:Сенімді дәнекерлеу пастасы мен компоненттер консистенцияны жақсартады.
• Roust QA орындаңыз:Ақауларды ерте анықтау үшін AOI, рентген және АКТ пайдаланыңыз.

SMT үшін қандай материалдар қажет?

Беткейлік монтаждау сапасы мен сенімділігін қалай қамтамасыз етуге болады?

Жоғары сапалы беткі қондырғы жинағы қатаң сынақ пен валидацияны қажет етеді. Негізгі әдістерге мыналар жатады:

• Автоматтандырылған оптикалық тексеру (AOI):Жетіспейтін құрамдас бөліктерді, полярлықты және дәнекерлеу мәселелерін анықтайды.
• Рентгендік тексеру:Дәнекерленген қосылыстардың жасырын ақауларын көрсетеді.
• In-circuit Test (АКТ):Компонент деңгейінде электрлік өнімділікті сынайды.
• Функционалды тестілеу:Нақты жағдайларда толық тізбек әрекетін тексереді.

Біріктірілген QA ПХД заманауи электроникада күтілетін өнімділік пен сенімділік стандарттарына сәйкес келетініне кепілдік береді.

Беткейге орнатылған ПХД жинағындағы болашақ тенденциялар қандай?

SMT болашағын бірнеше негізгі тенденциялар қалыптастырады:

• Миниатюризация:Кішірек пішін факторлары және микро-SMD компоненттері.
• Жетілдірілген автоматтандыру:AI басқаратын таңдау және орналастыру және нақты уақыттағы процесс кері байланысы.
• 3D басып шығарылған электроника:Қосымша өндіріс SMT-мен біріктіріледі.
• Ақылды тексеру:Машиналық оқыту ақауларды анықтауды жақсартады.

Бұл тенденциялар беткейлік PCB жинағының дамуын жалғастырып, өнімділікті жақсартады және өндірістік циклдарды азайтады.

Жиі қойылатын сұрақтар

Беткейге орнатылатын ПХД жинағы дегеніміз не?

ПХД жинағы SMT процестерін пайдаланып, электрондық компоненттерді тікелей ПХД бетіне орнату процесін білдіреді. Ол өзінің тиімділігі мен миниатюризация артықшылықтарына байланысты қазіргі заманғы электрониканың көпшілігінде дәстүрлі саңылауларды құрастыруды ауыстырады.

Surface Mount технологиясы өнімділікті қалай жақсартады?

SMT индуктивтілік пен қарсылықты төмендететін қорғасын ұзындығын азайту арқылы өнімділікті жақсартады. Бұл сигналдың тұтастығын жақсартады және тақталарға аз шумен жоғары жиілікте жұмыс істеуге мүмкіндік береді.

Қандай салалар жер үсті монтаждаудан көбірек пайда көреді?

Тұрмыстық электроника, автомобиль жасау, медициналық құрылғылар, аэроғарыш өнеркәсібі және телекоммуникация сияқты салалар ықшам, сенімді және өнімділігі жоғары электрондық жинақтарды қажет ететіндіктен SMT-ге көп сүйенеді.

Беткі монтажда қандай қиындықтар бар?

Қиындықтарға өте кішкентай компоненттерді басқару, дәнекерлеу пастасын дәл қолдануды қамтамасыз ету және құлпытас салу немесе дәнекерлеу көпірлері сияқты ақауларды болдырмау кіреді. Бұл мәселелерді жеңілдету үшін процесті бақылау және тексерудің жетілдірілген жүйелері қажет.

Неліктен SMT-де сапаны бақылау маңызды?

Сапаны бақылау дайын өнімдегі сенімділік пен функционалдылықты қамтамасыз етеді. Тығыздығы жоғары құрамдас бөліктер мен автоматтандырылған құрастыру кезінде ақаулар тез арада даладағы ақауларға әкелуі мүмкін. AOI және рентгендік тексеру сияқты процестер соңғы сынақтан бұрын мәселелерді ұстайды.
