FR4 ПХДэлектроника өнеркәсібінде ең көп қолданылатын баспа платасының субстраттарының бірі болып табылады. Осы жан-жақты мақалада біз FR4 ПХД нені білдіретінін, оның қалай жасалғанын, қайда қолданылатынын және неге ол заманауи электроника дизайны мен өндірісі үшін негізгі материал болып қала беретінін зерттейміз.
Бұл мақалада FR4 ПХД мәні, оның қасиеттері, өндірістік процестері, артықшылықтары, шектеулері, нақты өмірдегі қолданбалары және балама ПХД материалдарымен салыстырулар түсіндіріледі. Ол инженерлерге, әуесқойларға, сатып алушыларға және технология әуесқойларына практикалық түсінік береді. Сондай-ақ, FR4 ПХД қатысты жалпы сұрақтарға жауап беретін егжей-тегжейлі жиі қойылатын сұрақтар бөлімін табасыз.

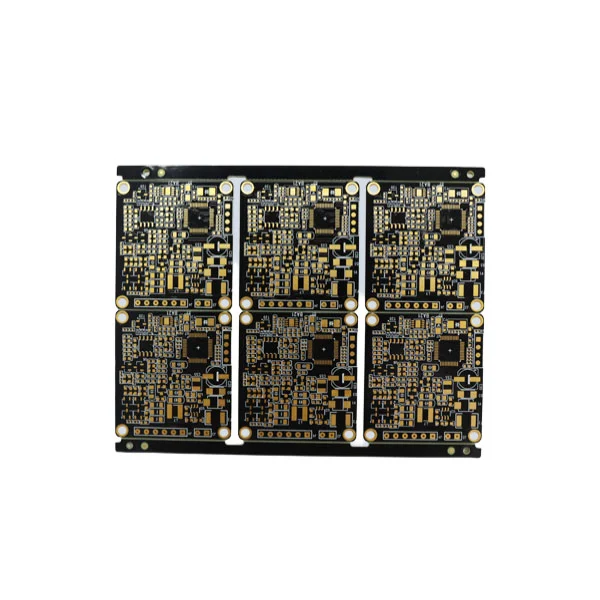

АнFR4 ПХДпайдаланатын басып шығарылған схема тақтасына сілтеме жасайдыFR4негізгі материал ретінде. FR4 «Жалынға төзімді 4» дегенді білдіреді, бұл шыны талшықты күшейтілген эпоксидті ламинат материалына тағайындалған класс белгісі. Бұл күшті механикалық беріктігі, тамаша электр оқшаулауы және кең температура диапазонында жұмыс істеу қабілеті арқасында көптеген электроникада қолданылатын іс жүзінде стандартты субстрат.
«ПХД» термині мыс сызбалары мен жалатылған саңылаулар арқылы электрондық компоненттерді өзара байланыстыратын платформаны білдіреді. FR4-пен біріктірілгенде, ол арзан тұрмыстық электроникадан өнеркәсіптік басқару жүйелеріне дейін жарамды берік және сенімді тақтаны құрайды.
FR4 ПХД өндіру дәйектілік пен сапаны қамтамасыз ету үшін бірнеше нақты қадамдарды қамтиды. Негізгі элементтерге мыс фольга, FR4 ламинат парақтары және шикізатты функционалды схемаға айналдыратын бірқатар процестер кіреді.
ПХД дайындау үшін FR4 материалын таңдау оны көптеген қолданбалар үшін тамаша ететін бірқатар артықшылықтарды ұсынады. Оның теңдестірілген өнімділігі, үнемділігі және әмбебаптығы оның кең таралуына ықпал етеді.
ПХД дизайнына арналған материалды таңдаған кезде инженерлер өнімділік пен сенімділікке әсер ететін бірнеше негізгі қасиеттерді бағалайды. FR4 көптеген критерийлер бойынша қолайлы сипаттамаларды көрсетеді.
| Меншік | Сипаттама | Типтік мән / Ескерту |
|---|---|---|
| Диэлектрлік тұрақты (Дк) | ПХД электр энергиясын сақтау қабілетін көрсетеді. | ~4,3–4,8 |
| Термиялық тұрақтылық | Деградациясыз ыстыққа төтеп беру қабілеті. | ~130°C дейін |
| Созылу күші | Механикалық деформацияға төзімділік. | Жоғары |
| Жалынға төзімділік | Өрт қаупі бар қолданбалардағы қауіпсіздік. | UL94 V-0 рейтингіне сәйкес келеді |
| Ылғалға төзімділік | Ылғалды ортадағы тақталар үшін қажет. | Жақсы |
FR4 ПХД әмбебаптығы мен сенімділігіне байланысты барлық жерде кездеседі. Төменде FR4 өте жақсы жұмыс істейтін қолданбаларға шолу берілген.
Инженерлер көбінесе FR4 және полиимид, Роджерс немесе металл негізгі субстраттар сияқты балама материалдарды таңдайды. Әрбір материал нақты қажеттіліктерге сәйкес келетін бірегей артықшылықтарды ұсынады.
| Материал | Ең жақсысы | Артықшылықтары | Шектеулер |
|---|---|---|---|
| FR4 | Жалпы электроника | Үнемді, күшті, сенімді | Жоғары жиілікті радиожиілік үшін өте қолайлы емес |
| Полимид | Икемді ПХД | Ыстыққа төзімділігі жоғары, икемді | Жоғары құны |
| Роджерс | Жоғары жиілікті RF | Төмен шығын, тұрақты Dk | Қымбат |
| Металл өзегі | Power LED қолданбалары | Тамаша жылу диссипациясы | Ауыр және қымбат |
С:ПХД-да «FR4» нені білдіреді?
A:FR4 «Жалынға төзімді 4» дегенді білдіреді, бұл отқа төзімді және ПХД үшін құрылымдық беріктікті қамтамасыз ететін шыны күшейтілген эпоксидті ламинатты білдіреді.
С:Неліктен FR4 ПХД өнеркәсібінде кеңінен қолданылады?
A:FR4 механикалық беріктікті, электрлік оқшаулауды, жылу кедергісін және үнемділікті біріктіреді, бұл оны электронды қолданбалардың кең ауқымына қолайлы етеді.
С:FR4 жоғары жиілікті RF қолданбаларында қолданылуы мүмкін бе?
A:FR4 төменгі жиілікті тізбектерде пайдаланылғанымен, жоғары жиілікті РЖ тізбектері сигнал тұтастығын жақсарту үшін жиі диэлектрлік шығыны төмен Роджерс сияқты материалдарды қажет етеді.
С:Ылғалдылық FR4 ПХД-ге қалай әсер етеді?
A:FR4 жақсы ылғалға төзімді, бірақ жоғары ылғалдылыққа ұзақ уақыт әсер ету әлі де өнімділікке әсер етуі мүмкін. Қорғаныс жабындары мен конформды қабаттар мұны азайтуға көмектеседі.
С:FR4 автомобиль электроникасына жарамды ма?
A:Иә, FR4 термиялық тұрақтылығы мен ұзақ мерзімділігіне байланысты автомобиль электроникасында кеңінен қолданылады, дегенмен экстремалды орта үшін жоғары температураның арнайы нұсқалары таңдалуы мүмкін.
ТүсінуFR4 ПХДэлектрондық дизайн және өндіріспен жұмыс істейтін немесе үйренетін кез келген адам үшін өте маңызды. Оның теңдестірілген сипаттамалары оны бүкіл әлем бойынша сансыз құрылғылар үшін негізгі материал етеді. Жаңа жобаға арналған материалдарды бағалайсыз ба немесе жеткізушіні таңдасаңыз да, FR4 сенімді таңдау болып қала береді.
