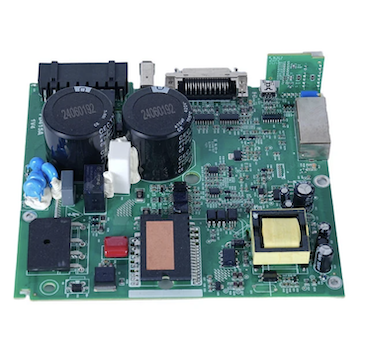

Жоғары дәлдіктегі Micro BGA шарикті тор массивінің ПХД жинағы

Fanway ұсынған жоғары дәлдіктегі Micro BGA шарикті тор массивінің ПХД құрастыру қызметі құрамдас бөлігінің астындағы сенімді дәнекерлеу қосылыстарына қол жеткізу үшін дәл орналастыру жабдығын, басқарылатын термиялық профильді және 2D/3D рентгендік тексеруді біріктіреді. Орналастыру дәлдігі 0,25 мм-ге дейінгі ұсақ қадамды BGA-ны қолдайды, қайта ағынды профильдері бос қалуды, бұрылуды және жастықша ақауларын болдырмау үшін калибрленген. BGA баспа схемаларын өндіру қызметі BGA маршруттау үшін ПХД орналасуын оңтайландыруды, уәкілетті жеткізу тізбегі арқылы құрамдастарды алуды және IPC-A-610 қабылдау критерийлеріне сәйкес құрастырудан кейінгі тексеруді қамтиды. Құрамдас бөліктерді ауыстыруды немесе жаңартуды қажет ететін тақталар үшін қызмет басқарылатын жылу профильдерін пайдаланып BGA алып тастауды, төсемді тазалауды, қайта шарлауды және қайта қосуды қамтамасыз етеді.

BGA PCB жинағы дегеніміз не?

BGA (Ball Grid Array) ПХД жинағы — беттік орнату технологиясын пайдаланып, Ball Grid Array құрамдастарын баспа тақшасына орнату процесі. Периметрі бойынша өткізгіштері бар дәстүрлі пакеттерден айырмашылығы, BGA құрамдастарында құрылғының астыңғы жағындағы торда орналасқан дәнекерлеу шарларының жиыны бар. Құрастыру кезінде BGA дәнекерленген төсемдерге орналастырылады және электрлік және механикалық қосылымдарды құру үшін дәнекерлеу шарлары балқитын қайта ағынды пештен өтеді. Түйіндер құрамдас корпустың астында жасырылғандықтан, стандартты визуалды тексеру дәнекерлеу сапасын тексере алмайды; Рентгендік тексеру қажет.

BGA бумасының түрлері мен қолданылуы

BGA құрастыру процесі

Жоғары дәлдіктегі Micro BGA шарикті тор массивінің ПХД құрастыру процесі бірлескен сенімділікті қамтамасыз ету үшін бақыланатын реттілікпен жүреді:

1. ПХД дайындау және дәнекерлеу пастасын қолдану

Дәнекерлеу пастасы трафарет арқылы ПХД төсемдеріне басып шығарылады. Қою көлемі мен туралау маңызды; паста жеткіліксіз болса ашылады, ал артық паста көпірді тудырады.

2. BGA орналастыру

BGA компоненті көру туралауы бар автоматтандырылған таңдау және орналастыру жабдығы арқылы дәнекерленген төсемдерге орналастырылады. Әрбір дәнекерлеу шарының сәйкес төсемімен туралануын қамтамасыз ету үшін орналастыру дәлдігі микрон шегінде болуы керек.

3. Қайта ағынды дәнекерлеу

Жиналған тақта басқарылатын жылу профилі бар қайта ағынды пештен өтеді. Профильде алдын ала қыздыру, жібіту, қайта ағу және салқындату кезеңдері бар, олардың әрқайсысы арнайы BGA пакетіне және дәнекерлеу қорытпасына (SAC305 қорғасынсыз немесе Sn63Pb37 эвтектикалық) калибрленген. Дұрыс профильдеу қуыстардың, деформациялардың және бастың жастығы ақауларының алдын алады.

4. Салқындату және қатаю

Дәнекерлеу қосылыстарын қатайту үшін тақта бақыланатын жылдамдықпен салқындатылады. Жылдам салқындату стрессті тудыруы мүмкін; баяу салқындату дәннің өсуіне әкелуі мүмкін. Салқындату жылдамдығы тақтаға және құрамдас материалдарға сәйкес келеді.

5. Тексеру

BGA жинақтары үшін рентгендік тексеру міндетті болып табылады, өйткені буындар оптикалық түрде жасырылады. 2D рентгені буындардың пішіні мен туралануы үшін жоғарыдан төмен түсіруді қамтамасыз етеді; 3D рентген сәулесі (КТ) бос орынды талдау және ақауды анықтау үшін көлденең қималарды қамтамасыз етеді.

6. Екіншілік процестер

Талаптарға байланысты тақталар BGA құрастырғаннан кейін тазалаудан, конформды жабудан немесе функционалдық сынақтан өтуі мүмкін.

Сапаны қалай бақылаймыз және тексереміз?

Жоғары дәлдіктегі Micro BGA шарикті тор массивінің ПХД жинағы дәнекерлеу қосылыстары жасырылғандықтан бірегей тексеру қиындықтарын тудырады. Fanway бірлескен тұтастығын тексеру үшін бірнеше тексеру әдістерін қолданады:

Рентгендік тексеру (2D және 3D)

Рентген сәулесі барлық BGA дәнекерлеу қосылыстарын бұзбайтын бейнелеуді қамтамасыз етеді. Жақсы буындар массив бойынша біркелкі өлшеммен дәйекті дөңгелек болып көрінеді. Рентген сәулесі бос жерлерді, көпірлерді, ашылатын жерлерді, жастық басының ақауларын және жеткіліксіз сулануды анықтайды. Жарамсыздық пайызы IPC-A-610 қабылдау шектеулерімен есептеледі және салыстырылады.

Автоматтандырылған оптикалық тексеру (AOI)

AOI BGA корпусы арқылы көре алмағанымен, ол құрамдас бөліктердің туралануын, сәйкестігін және қоршаған дәнекерлеу қосылыстарын тексереді. Ол сондай-ақ BGA бар болуын және дұрыс бағдарлануын тексереді.

Схема ішіндегі тестілеу (АКТ)

АКТ BGA-ның ПХД-ге электрлік қосылымын тексереді, қысқартқыштарды, ашуларды және құрамдас мәндердің дұрыстығын тексереді.

Функционалды тестілеу

Жинақталған тақта BGA спецификацияға сәйкес жұмыс істейтінін растау үшін жұмыс жағдайында сыналады.

BGA Rework және Reballing

Жоғары дәлдіктегі микро BGA шарикті тор массивінің ПХД жинағының құрамдас бөлігі  ақаулы болса немесе ауыстыруды қажет етсе, BGA қайта өңдеу арнайы жабдық пен басқарылатын жылу профильдері арқылы орындалады. Процесс мыналарды қамтиды:

1. Құрамдас бөліктерді жою: Тақтаның бұралуын болдырмау үшін төменнен алдын ала қыздырылған. Үстіңгі қыздырғыш дәнекерлеу шарларын еріту үшін локализацияланған жылу профилін қолданады. Вакуумды қабылдау түтігі дәнекерлеу балқытылғаннан кейін компонентті көтереді. Жастықшаның зақымдалуын болдырмау үшін құрамдас бөлікті күштеп немесе итермеу керек.

2. Тақтаны тазалау– Қалдық дәнекерлеу ПХД төсемдерінен дәнекерлеу шілтері мен флюс көмегімен жойылады. Жастықшалар тазаланады және зақымдалуы үшін тексеріледі.

3. Қайта доп жасау– Қайта пайдаланылатын құрамдас бөліктер үшін ескі дәнекерлеу шарлары алынып тасталады және жаңа дәнекерлеу шарлары қайта шарлау трафаретімен және қайта ағу арқылы бекітіледі. Құрамдас флюстелген, трафаретпен тураланған және жаңа шарларды бекіту үшін қыздырылған.

3. Құрамдас бөліктерді ауыстыру– Қайта шарланған немесе жаңа құрамдас ПХД төсемдеріне тураланған және басқарылатын жылу профилі арқылы қайта ағызылады.

4. Қайта өңдеуден кейінгі тексеру– Рентгендік тексеру қайта өңдеудің сәтті болғанын және жаңа буындардың қабылдау критерийлеріне сәйкес келетінін растайды.

Қолданбалар

Жоғары дәлдіктегі Micro BGA шарикті тор массиві ПХД жинағы жоғары енгізу/шығару тығыздығын, сигнал тұтастығын және жылу өнімділігін қажет ететін қолданбалар үшін өте маңызды:

AI және өнімділігі жоғары есептеулер: GPU, AI үдеткіштері және сервер процессорлары мыңдаған қосылымдары бар үлкен FCBGA пакеттерін пайдаланады.

Телекоммуникациялар: 5G базалық жолақты чиптері, желілік процессорлар және коммутациялық ASIC жоғары жылдамдықты деректерді беру үшін нақты қадамдық BGA қажет етеді.

Медициналық құрылғылар: Диагностикалық бейнелеу жабдығы, емделуші мониторлары және портативті медициналық аспаптар ықшам, сенімді электроника үшін BGA пайдаланады.

Өнеркәсіптік бақылау: PLC, мотор жетектері және автоматика контроллері өңдеу және байланыс функциялары үшін BGA пайдаланады.

Тұрмыстық электроника: Смартфондар, планшеттер және киетін құрылғылар кеңістік шектеулі дизайн үшін micro BGA пайдаланады.

Неліктен BGA PCB жинағы үшін Fanway?

Дәл орналастыру мүмкіндігі

Fanway компаниясының орналастыру жабдығы 0,25 мм-ге дейін ұсақ қадамды BGA қолдайды, көруді туралау әрбір дәнекерлеу шарының өз алаңына туралануын қамтамасыз етеді. Орналастыру дәлдігі автоматтандырылған калибрлеу және нақты уақыттағы кері байланыс арқылы қамтамасыз етіледі.

Бақыланатын қайта ағынды профильдеу

Көп аймақты температура реттегіші бар қайта ағызатын пештер әртүрлі BGA пакеттерінің түрлері мен дәнекерлеу қорытпалары үшін дәл термиялық профильдерді береді. Профильдер бос болу мен бұралуды болдырмау үшін әрбір жинақ үшін әзірленеді және тексеріледі.

Рентгендік тексеру

2D және 3D рентгендік тексеру жүйелері әр тақтадағы әрбір BGA үшін біріктіру сапасын тексереді. Босату пайызы өлшенеді және құжатталады.

BGA қайта өңдеу және қайта шарлау

Fanway бөлінген көру оптикасы және басқарылатын жылу профильдері бар арнайы қайта өңдеу станцияларын пайдаланып BGA жою, төсемді тазалау, қайта шарлау және ауыстыру қызметтерін ұсынады. Қайта өңдеу IPC-7711/7721 стандарттарына сәйкес орындалады.

Үздіксіз қызмет көрсету

Компоненттерді табу, құрастыру, тексеру және қайта өңдеу арқылы BGA маршруттау үшін ПХД орналасуын оңтайландырудан бастап, Fanway бір байланыс нүктесі арқылы толық BGA PCB құрастыру қызметтерін ұсынады.

Сертификаттар

Fanway ISO9001, ISO13485 және IATF16949 сертификаттарына ие, құрастыру процестері IPC-A-610 және IPC-7095 стандарттарына сәйкес келеді.

Жалпы жиі қойылатын сұрақтар

С: Fanway жинай алатын ең аз BGA қадамы қандай?
A: Fanway BGA жинағын 0,25 мм қадамға дейін қолдайды. Стандартты қадамдарға 1,0 мм, 0,8 мм, 0,65 мм, 0,5 мм және 0,4 мм кіреді.

С: BGA жинақтарында қандай тексеру жүргізіледі?
A: Рентгендік тексеру (2D және 3D) барлық BGA жинақтары үшін міндетті болып табылады. Жарамсыздық пайызы IPC-A-610 критерийлері бойынша өлшенеді. Қажет болған жағдайда AOI, АКТ және функционалдық тестілеу де орындалады.

С: Fanway сәтсіз аяқталған BGA-ны қайта өңдей ала ма?
A: Иә. Fanway басқарылатын жылу профильдері бар арнайы қайта өңдеу станциялары арқылы BGA алып тастауды, төсемді тазалауды, қайта шарлауды және ауыстыруды қамтамасыз етеді. Қайта өңдеу IPC-7711/7721 стандарттарына сәйкес орындалады.

С: BGA PCB құрастыру үшін әдеттегі жеткізу уақыты қандай?
A: BGA прототипі жинақтары әдетте 5-7 жұмыс күні ішінде жеткізіледі. Көлемдік тапсырыстар құрамдастардың қолжетімділігі мен тақта күрделілігіне қарай жоспарланады.

С: Fanway BGA пакетінің қандай түрлерін қолдайды?
A: Fanway PBGA, CBGA, FCBGA және micro BGA пакеттерін қолдайды. Түпнұсқалықты қамтамасыз ету үшін құрамдастарды алу рұқсат етілген жеткізу тізбегі арқылы жүзеге асырылады.
