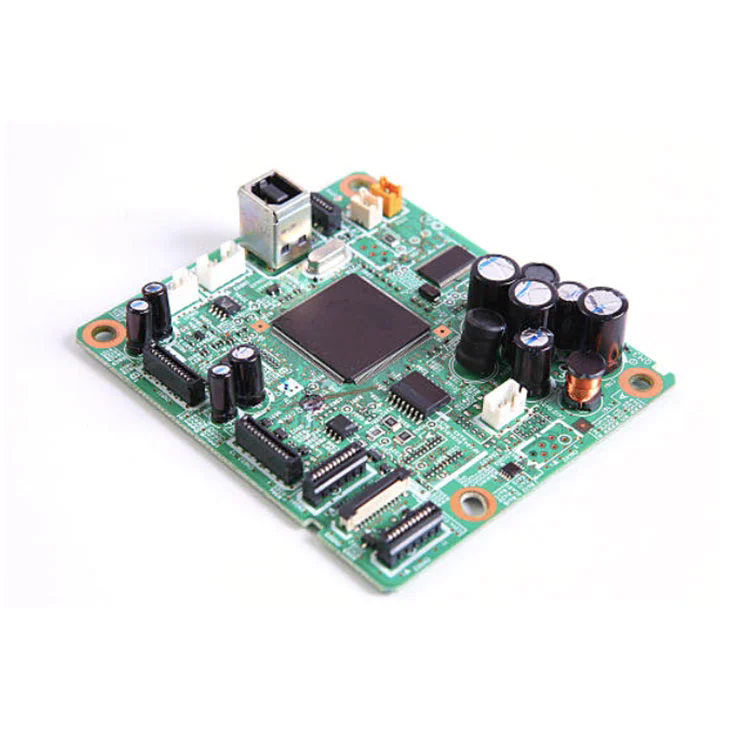

Қазіргі жылдам дамып келе жатқан электроника әлемінде, бірнеше PCB технологиясын, икемді, икемді, икемді-икемді, біріктірілген ерітіндіге, біріктірілген шешім өте маңызды болды.Аралас ПХД құрастыруыбұл танымал болуда, өйткені ол:
Жеңіл, жеңіл дизайн: кеңістікті үнемдейтін нысандағы қатаң және икемді субстраттарды біріктіреді.
Жақсартылған беріктік пен сенімділік: FLEX қабаттары механикалық кернеуді сіңіреді, сәтсіздікті азайтады.
Шығындар тиімділігі: процестерді жинау қадамдарын, қамқорлығын және түгендеуді азайтады.
Ағымдағы Google іздеу тенденциялары «Араласқан ПХД құрастыру қызметі», «Ригид-Flex PCB құрастыру» және «Ригид-Flex PCB құрастыру» және «икемді ПХД интеграциясына» деген жоғары сұранысты көрсетеді. Осы мақаланы құрылымдау арқылы орталық айналада қандай сұраныс - «Аралас ПХД құрастыруы бүгінгі электроникаға деген не?» - Біз пайдаланушылардың іздеу ниеті мен тақырыптарымен тығыз байланысты.
Төменде шоғырландырылған шолу (кесте түрінде) кіреді (кесте түрінде), қосымша PCB құрастыру ерекшеліктерінің егжей-тегжейлі суреттеуі. Бұл біздің кәсібилік пен түсініктігімізді көрсетеді.
| Белгі | Техникалық сипаттама / сипаттама |
|---|---|
| Субстрат түрлері | Ригид Фр-4 қабаттары, полимидті Flice қабаттары, ригид-икемді конфигурациялар |
| Қабаттар саны | 20 қабатқа дейін (қатаң + Flex қоспасы); Типтік стек: Ригид 6-8 + Flex 2-4 |
| Минималды бақылау / кеңістік | Ригид: 4 миль / 4 миль; Flex: 3 миль / 3 миль |
| Түрлері арқылы | Шұңқырлар арқылы (THV), микровсия (диаметрі 50 мкм), көмілген және соқыр виас |
| Мыс қалыңдығы | 1 унция (типтік); Жоғары ток сегменттері үшін 3 унция ауыр мыс |
| Flex Bend радиусы | ≥ 10 × қалыңдығы, стандарты: ≥ 0,5 мм иілу 0,05 мм Иілгіштің қалыңдығы үшін |
| Дәнекер маскасы | Flex аймақтарына арналған икемді дәнекер маска, FR-4 үшін қатаң маска; Тіксіз ауысу |
| Құрастыру компоненттері | Саңылау, саңылаулар, SMT / THT компоненттері; Flex аймақтары қаттыларды қамтуы мүмкін |
| Жылуды басқару | Ыстық нүктелік аймақтарды басқару үшін мыс ендірілген мыс ұшақтары мен жылу вибас |
| Сапа стандарттары | IPC-6013 (FLEX), IPC-6012 (қатаң), IPC-6018 (Ригид-FLEX), IPC-A-600 класы 2; Роу / жетістікке жету |
Аралас PCB жинағын жоспарлау кезінде қандай сыни дизайн және процестер қандай?
Материалдық үйлесімділік және жинақтауды жоспарлау
FRIGID FR-4 және икемді полимид қабаттары арасындағы икемді полимид қабаттары арасындағы интерфейс FLEX кезінде зияндылықты болдырмау үшін мұқият инженерлік болуы керек. Жылу кеңеюінің коэффициентін (CTE) бақылау Жылу циклдері арқылы ұзақ мерзімді сенімділікті қамтамасыз етеді.
Flex аймақтарындағы бақылау және тұтастық арқылы
Flex аймақтары Толықты төзімділікті сұранысқа ие: иілу / кеңістіктегі сұйылтқыш, бақыланатын із және дизайн арқылы оңтайландырылған (мысалы, толтырылған және жалатылған микровас).
Иілу RADIUS, FLEX Life және механикалық кернеу
Дұрыс иілгіш радио (≥ 10 × қалыңдығы) және икемді өмірлік тестілеуді көрсету және динамикалық жағдай бойынша Flex-Life Triending жүргізу, Flex Secss операциялық қозғалысын қамтамасыз етеді.
Компоненттік жиналысқа арналған қаттылық
Уақытша немесе тұрақты қатайтқыштар (мысалы, FR-4 парақтары немесе жабысқақ полимид) Flex аймақтарында SMT / THT құрастыру кезінде қатаң қолдауды модельдеу үшін, қажет болған жағдайда алынып тасталады.
Жылу және сигналдық бағыттау
Аралас ПХД көбінесе жоғары қуатты немесе RF схемаларын біріктіреді. Қағаз тәрізді тағайындаумен жұпталған массивтер мен жердегі ұшақтар арқылы дұрыс термиялық, сигналдың тұтастығы мен жылу бөлігін сақтаңыз.
Өндіру және шығындар сауданы
Теңестіретін күрделілік - Құны: Қабаттылықтардың өсуі, микроэлементтер, микровсия немесе ауыр мыс бағаны көтереді. Ерте DFM (өндіруге арналған дизайн) Пікірлер техникалық-экономикалық және шығын тиімділігін растау үшін қажет.
Тестілеу және инспекциялық мүмкіндіктер
Аралас дизайн стандартты AOI немесе рентгенді шектеуі мүмкін; Жеке құрылғылар, икемді сынақ джигалары немесе ұшу конструкциясын сынау қосылымы мен компоненттерді орналастыруды растауы қажет болуы мүмкін.
1-сұрақ: ПХД құрастыруы қандай?
A1: тек қатаң ерітінділер қысқа, жиналмалы құрылғылар, жиналмалы құрылғылар, медициналық импланттар, аэроғарыштық датчиктер массивтері, икемділікті, ықшамдылық пен сенімділікті талап етеді.
Q2: икемді қатты ауысулар бойынша сенімділікті қалай қамтамасыз етуге болады?
A2: мұқият жинақталған дизайн (сәйкестендірілген CTE) арқылы басқарылатын иілгіш радио, эпоксид немесе өтпелі аймақтардағы эпоксид немесе жабысқақ байланыстыру, плиткалар арқылы дұрыс, симуляциялық механикалық циклдар бойынша сынау.
Аралас ПХД құрастыруы заманауи электроника дизайнының алдыңғы қатарында, бұл қатаң және икемді технологиялардың интеграцияланбаған интеграциялануы. Кілтегішті жоспарлау, бақылау / дәлдікпен, викетикалық, механикалық сынақ, DFM талдауы, DFM талдауы, DFM талдау және қатаңдық, қатаңдық және қатаңдық.
Сараптамалық дизайн ережелерін дұрыс қолданған кезде, берік материалдар, берік материалдарды және PCB-дің дәл өңделген PCB құрастыру, медициналық, аэроғарыш, автомобильдер және тұтыну құрылғыларындағы жаңа өнім мүмкіндіктерін ашады.
-ТаЖелдетгізу, Біз озық, біз екі онжылдық сараптама және Rigid-Flex өндірісіне кіреміз. Біздің аралас ПХД құрастыру қызметтері жоғары сапалы материалдарды, өндірістік жетекші стандарттарды (IPC сәйкестігі, ROHS / ROHS / ROHS / ROHS / ROHS / ROHS / ROHS / ROHS / ROHS / ROHS / ROHS) және DFM-ді қолдауды, берік, жоғары сапалы шешімдерге қол жеткізіңіз.
Сіз прототиптеу немесе жоғары көлемді өндіріске төтеп беруіңіз керек пе, біздің команда жеткізуді жеткізуге мүмкіндік береді.Бізбен хабарласыңыБүгінгі таңда сіздің өнімдеріңіздің дизайнын дәлді-инженерлік араластырылған PCB құрастыру шешімдерімен жоғарылату.
