Кішірек, жылдамырақ және қуаттырақ электронды құрылғыларға деген тынымсыз итермелеу баспа платасының технологиясында маңызды инновацияларға түрткі болды. Жоғары тығыздықтағы интерконнект (HDI) ПХД қазіргі заманғы ең озық электрониканың негізі болды — смартфондар мен киетін құрылғылардан автокөлік қауіпсіздігі жүйелері мен медициналық импланттарға дейін. Біз не жасайтынын қарастырамызHDI PCBкәдімгі тақталардан айырмашылығы, қолданылатын негізгі технологиялар және қалайФанвейкомпаниясының өндірістік мүмкіндіктері осы күрделі, сенімділігі жоғары тақталарды шығаруды қолдайды. Біз заманауи HDI өндірісін анықтайтын дизайнды, материалды таңдауды және сапа стандарттарын зерттейміз.
Баспа схемасы кез келген дерлік электронды құрылғының негізі болып табылады. Құрылғылар қуаттырақ және ықшам болған сайын, ПХД-ға қойылатын талаптар күрт өсті. Тесік құрамдастары мен кеңірек іздері бар стандартты ПХД көптеген заманауи қолданбалар үшін енді жеткіліксіз. Құрамдас бөліктердің жоғары тығыздығына, сигнал жылдамдығының жоғарылауына және пішін факторларының төмендеуіне деген қажеттілік High-Tensity Interconnect технологиясын қабылдауға түрткі болды.
HDI ПХД жіңішке сызықтар мен бос орындар, кішірек жолдар және жоғары қосылым төсемінің тығыздықтарының тіркесімі арқылы бірлік ауданға үлкен сым тығыздығына қол жеткізеді. Бұл тақталар кішігірім кеңістіктерге көбірек функционалдылықты біріктіруге мүмкіндік береді - 5G байланыс инфрақұрылымынан медициналық диагностикалық жабдыққа және көліктердегі жүргізушіге көмек көрсетудің жетілдірілген жүйелеріне дейінгі қолданбаларға қойылатын талап.
Фанвей технологиясыПХД жасау, құрастыру және сынау бойынша 12 жылдан астам тәжірибесі бар Қытайда орналасқан Электрондық Өндіріс Қызметінің провайдері. Компания ПХД орналасуы мен дизайнынан дайын өнімді жеткізуге дейін түпкілікті шешімдерді ұсынады. Бұл мақалада HDI PCB технологиясына, өндіріс процестеріне және Fanway компаниясын тығыздығы жоғары интерконнект шешімдерін қажет ететін клиенттерге серіктес ететін мүмкіндіктерге объективті көзқарас берілген.

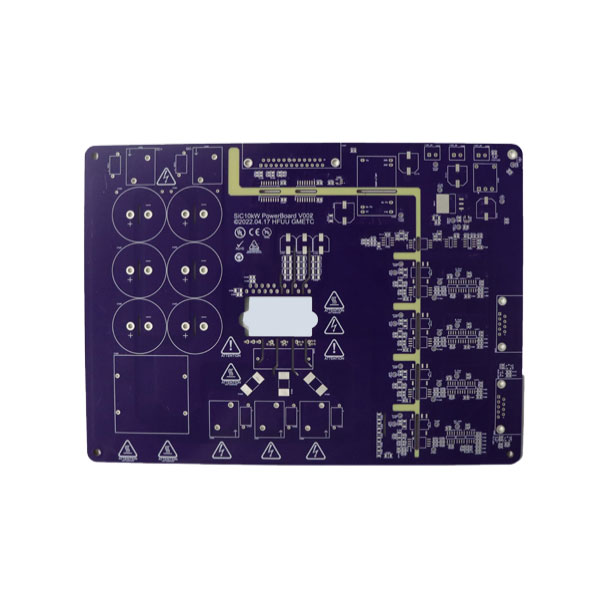

HDI ПХД кәдімгі ПХД-дан жоғары құрамдас тығыздығы мен жақсы электрлік өнімділікті қамтамасыз ететін бірнеше негізгі мүмкіндіктерімен ерекшеленеді.
HDI тақталары 2,5 миль (0,0635 мм) немесе одан да азырақ іздер ені мен бос орындарға қол жеткізе алады. Бұл белгілі бір аймақта көбірек бағыттауға мүмкіндік береді, бұл BGA (шарлы тор массивтері) сияқты көп қабатты немесе үлкен тақталарды қажет етпей-ақ қосуға мүмкіндік береді.
Тақтаның бүкіл қалыңдығынан өтетін дәстүрлі саңылаулардан айырмашылығы, микровиалар көрші қабаттарды байланыстыратын шағын диаметрлі (әдетте 150 мкм-ден аз) өткізгіштер. Кіші өлшем белгілі бір аумақта көбірек жолдарға мүмкіндік береді және жолдың өзі тұтынатын орынды азайтады.
Соқыр вентильдер бүкіл тақтаға енбей, сыртқы қабатты ішкі қабатқа қосады. Жерленген жолдар сыртқы беттерге жетпестен ішкі қабаттарды біріктіреді. Бұл түрлер сыртқы қабаттарда кеңістікті пайдаланбай, күрделірек өзара байланыстарды жасауға мүмкіндік береді.
Мыс қабаттары арасындағы оқшаулағыш қабаттар HDI тақталарында жұқа болып табылады, бұл тақтаның жалпы қалыңдығын азайтуға және сигналдың қысқа жолдары арқылы сигнал тұтастығын жақсартуға ықпал етеді.
Бұл мүмкіндіктер электрлік өнімділікті сақтай отырып немесе жақсарта отырып, тақта өлшемін әдеттегі конструкциялармен салыстырғанда кейде 60%-ға дейін азайтуға мүмкіндік береді.
Барлық HDI тақталары бірдей емес. АДИ дизайнының күрделілігі әдетте жинақтау қабаттарының санына және тартылған өткізгіш құрылымдарға қарай жіктеледі.
| Сынып | Құрылымы | Күрделілігі | Типтік қолданбалар |
| АДИ 1-сынып | 1+N+1 | Төмен | Негізгі тұрмыстық электроника, қарапайым құрылғылар |
| АДИ 2 класы | 2+N+2 | Орташа | Жетілдірілген тұрмыстық электроника, автокөлік ақпараттық ойын-сауық жүйесі |
| АДИ 3-сынып | 3+N+3 | Жоғары | Жоғары өнімді құрылғылар, 5G инфрақұрылымы, AI жүйелері |
| АДИ 4 сыныбы | 4+N+4 | Өте жоғары | Ең озық қолданбалар, жартылай өткізгішті орау |
Құрылым белгілеуіндегі «N» негізгі қабаттардың санын білдіреді. Күрделілігі жоғары тақталар күрделірек өндірістік процестерді және процесті қатаң бақылауды талап етеді.
ФанвейАДИ ПХД талаптарының кең ауқымын қолдау үшін өндірістік мүмкіндіктерді дамытты. Келесі кесте қол жетімді негізгі мүмкіндіктерді жинақтайды.
| Мүмкіндік | Ауқым |
| Қабат саны | 1 – 108 қабат |
| Аяқталған тақта қалыңдығы | 0,2 мм – 10,0 мм |
| Панельдің максималды өлшемі | 610 мм × 1200 мм |
| Дайын мыс қалыңдығы | 0,5 унция – 12 унция |
| Минималды жол ені/кеңістігі | 2,5 миллион / 2,5 миллион |
| Ең аз дайын тесік өлшемі | 0,1 мм |
| Максималды арақатынасы | 25:1 |
| Кедергіні басқару төзімділігі | ±10% |
Компания сонымен қатар HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP және алтын саусақтарды қамтитын бетті әрлеудің бірқатар түрлерін ұсынады, бұл тұтынушыларға олардың нақты қолданбасы мен қоршаған ортаға қойылатын талаптарға сәйкес әрлеуді таңдауға мүмкіндік береді.
HDI ПХД әдетте сенімділік маңызды болып табылатын қолданбаларда қолданылады.Фанвейхалықаралық стандарттарға сәйкестігін көрсететін бірнеше сапа сертификаттарын сақтайды.
• ISO 9001:2015– Сапа менеджменті жүйесін сертификаттау.
• IATF 16949:2016– Автокөлік өнеркәсібінің сапа менеджменті стандарты.
• ISO 13485: 2016– Медициналық бұйымдардың сапасын басқару жүйесін сертификаттау.
Компания сонымен қатар IPC стандарттарын ұстанады, оның ішінде басып шығарылатын тақталардың қолайлылығы үшін IPC-A-600G және қатты ПХД өнімділігінің сипаттамасы үшін IPC-6012. HDI ПХД өндірісі IPC 2 және 3 сынып стандарттары үшін қол жетімді, 3-сынып миссия үшін маңызды қолданбалар үшін ең жоғары деңгейді білдіреді.
Қоршаған ортаға сәйкестік UL қауіпсіздік сертификатын, қауіпті заттарды шектеуге арналған RoHS сәйкестігін және REACH химиялық сәйкестігін қамтиды.
A: HDI ПХД-де жұқа із ені (2,5 мильге дейін), кішірек жолдар (150 мкм-ден төмен микровиалар) және қосылым тақтасының жоғары тығыздығы бар. Олар стандартты ПХД-мен салыстырғанда жақсырақ сигнал тұтастығы бар ықшам конструкцияларға мүмкіндік береді.
A: Микровиалар - іргелес қабаттарды байланыстыратын шағын диаметрлі, әдетте 150 мкм-ден аз. Олардың кішірек өлшемдері бағыттаудың жоғары тығыздығына мүмкіндік береді және өткізгіш құрылымы тұтынатын кеңістікті азайтады.
A: Fanway дизайн талаптары мен материал таңдауына байланысты 108 қабатқа дейін HDI PCB шығара алады.
A: Fanway ISO 9001:2015, IATF 16949:2016 және ISO 13485:2016 сертификаттарына ие. Компания сонымен қатар IPC стандарттарын ұстанады және UL, RoHS және REACH сәйкестігін қолдайды.
A: Қолжетімді әрлеуге HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP және алтын саусақтар жатады. Таңдау қолданбаның дәнекерлеу талаптарына және қоршаған орта жағдайларына байланысты.
HDI PCBтехнология кішігірім форма факторларында жоғары функционалдылықты қажет ететін заманауи электрондық құрылғылар үшін маңызды болды. Жіңішке іздердің, микровикалардың және жетілдірілген материалдардың үйлесімі кәдімгі ПХД технологиясымен мүмкін болмайтын дизайнға мүмкіндік береді.
Фанвей қабат саны 108-ге дейін, іздің ең аз ені 2,5 миль және жоғары жиілікті және жоғары жылдамдықты материалдардың ауқымын қолдауы бар HDI ПХД өндіру мүмкіндіктерінің жан-жақты жиынтығын ұсынады. Компанияның сапа сертификаттары, соның ішінде ISO 9001, IATF 16949 және ISO 13485 — оның автомобиль, медициналық және басқа да талап етілетін қолданбалардың талаптарына сәйкестігін көрсетеді.
Жылдам прототиптеу опцияларымен және тегін DFM талдауымен Fanway жаңа HDI дизайнын әзірлейтін тұтынушыларға практикалық қолдау көрсетеді. Егер сіз жобаңызға сенімді серіктес іздесеңіз, біз сізді шақырамызбайланысФанвейбүгін. Техникалық топ жобалық нұсқауларды, материалды ұсыныстарды және сіздің нақты талаптарыңызға бейімделген бәсекеге қабілетті бағаны ұсына алады. Әңгімелесуді бастау үшін компанияның веб-сайты немесе электрондық пошта арқылы хабарласыңыз.
