Фанат тиімді және сенімді PCB құрастыру қызметін жеткізуге мамандандырылған, сонымен қатар сіздің өніміңіздің сәттілігіңізді жеделдетуге арналған ерекше талаптарға сәйкес келеді.

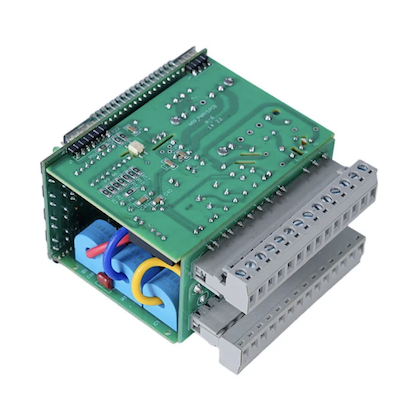

Fanway компаниясының BGA пакеті қызметі бар жоғары тығыздықтағы ПХД схемасы жинағы AI процессорларына, телекоммуникациялық жабдыққа, медициналық құрылғыларға және өнеркәсіптік басқару элементтеріне сәйкес келеді. BGA пакеттері өңдеуге арналған кремний матрицасымен, матрицаны субстратпен байланыстыратын өзара байланыс қабатымен және ПХД-ға бекітілетін төменгі жағында дәнекерлеу шариктері массивімен құрастырылған. Бұл дизайн жоғары қосылым тығыздығын, жақсырақ электрлік өнімділік үшін қысқа сигнал жолдарын, тақтаға тиімді жылу беруді және дәнекерлеу кезінде кішкене орналастыру ауытқуларын түзететін өздігінен туралау мүмкіндігін қамтамасыз етеді. Біздің қызмет PCB орналасуын қолдаудан құрастыру және соңғы тексеру арқылы толық жұмыс процесін басқарады.
BGA бумалары ПХД-ге компоненттің астыңғы жағындағы дәнекерлеу шары массиві арқылы қосылады. Қайта ағызу процесі кезінде барлық дәнекерлеу шарлары бір уақытта балқу температурасына дейін қызады. Балқытылған дәнекерлеуіштің беттік керілуі құрамдас бөлікті бір уақытта электрлік, механикалық және жылулық қосылымдарды құра отырып, ПХД төсемдерімен дәл туралайды. Бұл өзін-өзі теңестіру әсері шағын орналастыру қателерінің орнын толтырады және BGA жинақтарының қадам өлшемдерінің шағын болғанына қарамастан жоғары өнімділікке қол жеткізуінің себебі болып табылады.
BGA қаптамасы келесі артықшылықтарға байланысты жоғары сапалы чиптер үшін негізгі таңдау болып табылады.
Жоғары тығыздық
Ол ықшам аумақта жүздеген немесе мыңдаған қосылымдарды қолдайды, бұл күрделі дизайнға мүмкіндік береді.
Жоғары электр өнімділігі
Ол индуктивтілік пен қарсылықты төмендететін, РЖ және жоғары жылдамдықты қолданбалар үшін жоғары жиілікті сигналдың бұрмалануын тиімді түрде азайтатын қысқа өзара байланыс жолдарынан келеді.
Жақсырақ жылуды басқару
Бұл дәнекерлеу шарлары ПХД-ға жылуды дәстүрлі сымдарға қарағанда тиімдірек өткізетіндіктен пайда болады.
Өзін-өзі реттеу эффектісі
BGA схемалық платалары ПХД үстіңгі орнату жинағы қайта ағу кезінде балқытылған дәнекерлеуіштің беттік керілуінің орналасудың аздаған ауытқуларын автоматты түрде түзетіп, жинақ өнімділігін арттыратынын білдіреді.
BGA пакеті бар жоғары тығыздықтағы ПХД схемасы жинағы SMT жинағының ең талапты сегменті болып табылады. Әр қадам сенімді буындарға қол жеткізу үшін нақты бақылауды қажет етеді.
1. ПХД тақтасының дизайны
Екі нұсқа бар. NSMD төсемдерінде дәйекті өлшемдер мен күшті механикалық қосылыстарды қамтамасыз ететін төсем жиектерінде дәнекерлеу маскасы жоқ. SMD төсемдерінде жастықшаның шеттерін жабатын дәнекерлеу маскасы бар, термиялық кернеуді шоғырландырады және нәтижелі дәнекерлеу аймағын азайтады. Жоғары жылдамдықты цифрлық схемалар үшін NSMD артықшылық береді. BGA қадамы 0,5 мм немесе одан төмен төмендегенде, арқылы-in-pad қажет болады, себебі дәстүрлі ит сүйегінің желдеткіші сыймайды. Толтыру және қаптау арқылы тегістік маңызды. Біркелкі емес беттер қайта ағу кезінде бос орындар жасайды.
2. Трафарет дизайны
Трафарет дизайны дәнекерлеу пастасы көлемін анықтайды. Жіңішке қадамдық BGA жинақтары үшін диафрагма өлшемі компенсациясы бар лазермен кесілген және электрмен жылтыратылған трафареттер қажет. 0,4 мм қадамдық BGA үшін трафарет қалыңдығы әдетте 0,1 мм болады. Диафрагма өлшемі мен пішіні әрбір BGA шар өлшемі үшін дұрыс паста көлеміне қол жеткізу үшін реттеледі.
3. Орналастыру
BGA құрамдастары көруді туралауы бар автоматтандырылған таңдау және орналастыру жабдығы арқылы орналастырылады. +/- 0,03 мм орналастыру дәлдігі әрбір дәнекерлеу шарының сәйкес төсемімен туралануын қамтамасыз етеді.
4. Қайта ағынды дәнекерлеу
Reflow профилі BGA құрастыруындағы ең маңызды параметр болып табылады. Профиль төрт кезеңнен тұрады. Алдын ала қыздыру бұрмалануын болдырмау үшін BGA және PCB арасындағы температура дифференциалын азайтып, секундына 1-ден 3°C-қа дейінгі жылдамдықты пайдаланады. Жібіту 150-ден 200°C-қа дейін 60-90 секунд ұстайды, ағынды белсендіреді және оксидтерді кетіреді. Қайта ағу қорғасынсыз SAC305 үшін 235-тен 245°C-қа дейінгі ең жоғары температураға жетеді, сұйықтықтан 60-90 секунд жоғары уақыт. Салқындату шаршау мерзімін ұзарту үшін дәннің құрылымын тазартып, секундына 2-4°C салқындату жылдамдығын пайдаланады. Минималдыдан төмен температуралар салқын буындарды тудырады. Максималды мәннен жоғары температура BGA құрамдас бөлігінің ішкі құрылымын зақымдайды.
Fanway компаниясының BGA пакеті қызметі бар жоғары тығыздықтағы ПХД схемасы жинағы келесі техникалық мүмкіндіктерді қамтиды.
BGA өлшем диапазоны: 1x1мм-ден 50x50мм-ге дейінгі BGA құрамдастарын жинақтау, портативті құрылғыларға арналған микро BGA және өнімділігі жоғары процессорларға арналған үлкен денелі FCBGAs.
Қадам өлшемі: +/- 0,03 мм орналастыру дәлдігімен ең аз қадам 0,4 мм. 0,4 мм-ден төмен қадамдар әр жағдайда бағаланады.
Тақта қабатының саны: 1-ден 108 қабатқа дейінгі тақталарды құрастыру тірегі, қарапайым екі жақты тақталарды күрделі жоғары қабатты артқы панельдер арқылы жабады.
Тақта қалыңдығы: Тақтаның қалыңдығы 0,2 мм-ден 10,0 мм-ге дейін, қатты артқы тақталар арқылы икемді тізбектерді жабады.
Пассивті құрамдас қолдау: Бір тақтадағы BGA пакеттерімен қатар 01005 және 0201 дейінгі пассивті құрамдастарды жинайды.
Дәнекер шарлар: Қорғасынсыз және қорғасынсыз дәнекерленген қорытпаларды қолдайды.
Сертификаттар: ISO9001, ISO14001, ISO13485, RoHS, IPC.
BGA ПХД жинағы жоғары енгізу/шығару тығыздығын, сигнал тұтастығын және жылу өнімділігін қажет ететін қолданбалар үшін өте маңызды. BGA пакеті бар жоғары тығыздықты ПХД схемасы жинағы осы негізгі секторларға қызмет етеді.
AI және өнімділігі жоғары есептеулер: GPU, AI үдеткіштері және сервер процессорлары мыңдаған қосылымдары бар үлкен FCBGA пакеттерін пайдаланады.
Телекоммуникациялар: 5G базалық жолақты чиптері, желілік процессорлар және коммутациялық ASIC жоғары жылдамдықты деректерді беру үшін нақты қадамдық BGA қажет етеді.
Медициналық құрылғылар: Диагностикалық бейнелеу жабдығы, емделуші мониторлары және портативті медициналық аспаптар ықшам, сенімді электроника үшін BGA пайдаланады.
Өнеркәсіптік бақылау: PLC, мотор жетектері және автоматика контроллері өңдеу және байланыс функциялары үшін BGA пайдаланады.
Тұрмыстық электроника: Смартфондар, планшеттер және киетін құрылғылар кеңістік шектеулі дизайн үшін micro BGA пайдаланады.
Дәл орналастыру жабдығы
+/- 0,03 мм орналастыру дәлдігі 0,4 мм-ге дейін ұсақ қадамды BGA қолдайды.
Басқарылатын қайта ағынды профильдеу
Көп аймақты қайта ағызатын пештер әртүрлі BGA пакеттерінің түрлері мен дәнекерлеу қорытпалары үшін дәл термиялық профильдерді береді.
Рентгендік тексеру
2D және 3D рентгендік жүйелер әр тақтадағы әрбір BGA үшін біріктіру сапасын тексереді.
BGA Rework және Reballing
Басқарылатын термиялық профильдері бар арнайы қайта өңдеу станциялары IPC-7711/7721 стандарттарына сәйкес BGA жоюды, төсемді тазалауды, қайта шарлауды және ауыстыруды орындайды.
Дизайнды қолдау
BGA маршруттауын оңтайландыруға арналған ПХД орналасуы бойынша кеңес беру, оның ішінде төсемді жобалау бойынша ұсыныстар мен пернетақтадағы стратегиялар.
Толық қызмет көрсету
Компоненттерді іздеу, құрастыру, тексеру және қайта өңдеу арқылы ПХД орналасуын оңтайландырудан бастап, барлығы бір байланыс нүктесі арқылы.
Сертификаттар
ISO9001, ISO14001, ISO13485, RoHS, IPC, IPC-A-610 және IPC-7095 стандарттарына сәйкес келетін құрастыру процестері бар.
Fanway арнайы дизайн және өндіріс талаптарына бейімделген BGA пакеті қызметтерімен теңшелген жоғары тығыздықтағы ПХД схемалық тақтасын ұсынады.
Дизайнды қолдауБіздің инженерлік командамыз BGA пакеттері үшін орналастыру және желдеткіш маршруттау арқылы тақта дизайнын оңтайландыру үшін ПХД орналасу кезеңінде сізбен бірге жұмыс істейді, бұл өндіріс басталғанға дейін құрастыру мәселелерінің қаупін азайтады.
Компонент көзіБіз BGA компоненттерін сатып алуды рұқсат етілген жеткізу тізбегі арқылы жүзеге асырамыз, бұл түпнұсқалық пен бақылауды қамтамасыз етеді. Жеткізу мерзімі ұзақ немесе қызмет ету мерзімі аяқталатын құрамдас бөліктер үшін біз балама ұсыныстар береміз.
Құрастыру опцияларыҚызметтерге прототипті құрастыру, көлемді өндіру, қайта өңдеу, қайта шарлау және компоненттерді ауыстыру кіреді. Біз сіздің жоба кезеңіне және кесте талаптарына бейімделеміз.
Арнайы тестілеуСынақ хаттамалары біркелкі қолданылмайды, жоба бойынша анықталады. Біз тексеру мен тестілеуді арнайы BGA пакетінің түріне, тақтаның күрделілігіне және қолдану талаптарына сәйкестендіреміз.
Қаптама және жеткізуТақталар тазаланады, егер көрсетілген болса, қапталады, ESD стандарттарына сәйкес оралады және толық бақылау құжаттамасымен белгіленген орынға жіберіледі.
С: Fanway жинай алатын ең аз BGA қадамы қандай?
A: Fanway стандартты түрде 0,4 мм қадамға дейін BGA құрастыруын қолдайды. 0,4 мм-ден төмен қадамдар әр жағдайда бағаланады.
С: Fanway BGA құрастыру үшін дизайн қолдауын қамтамасыз ете ме?
A: Иә. Fanway BGA маршруттауын оңтайландыруға арналған PCB орналасуы бойынша кеңес береді, оның ішінде тақта дизайны бойынша ұсыныстар, pad арқылы толтыру және желдеткіш шығару стратегиялары.
С: BGA құрастыру үшін әдеттегі айналым уақыты қандай?
A: BGA прототипі жинақтары әдетте 5-7 жұмыс күні ішінде жеткізіледі. Көлемдік тапсырыстар құрамдастардың қолжетімділігі мен тақта күрделілігіне қарай жоспарланады. Жедел қызметтер қолжетімді.
С: Fanway сәтсіз аяқталған BGA-ны қайта өңдей ала ма?
A: Иә. Fanway басқарылатын жылу профильдері бар арнайы қайта өңдеу станциялары арқылы BGA алып тастауды, төсемді тазалауды, қайта шарлауды және ауыстыруды қамтамасыз етеді. Қайта өңдеу IPC-7711/7721 стандарттарына сәйкес орындалады.
С: Fanway BGA пакетінің қандай түрлерін қолдайды?
A: Fanway PBGA, CBGA, FCBGA, Micro BGA және LGA пакеттерін, сондай-ақ µBGA, CTBGA, CABGA, CVBGA және VFBGA пакеттерін қолдайды.
