Бұл нұсқаулық түсіндіреді Көпқабатты ПХД технология — бұл не, оның бір және екі қабатты ПХД-дан айырмашылығы, оның заманауи электроникада неліктен маңызды екендігі, өндіріс қалай жұмыс істейтіні және ең жақсы дизайн тәжірибелері. ТүсініктемелеріменShenzhen Fanway Technology Co., Ltd, бұл мақала тәжірибелі білімі және жиі қойылатын сұрақтары бар инженерлерге, дизайнерлерге және сатып алу мамандарына қызмет етеді.

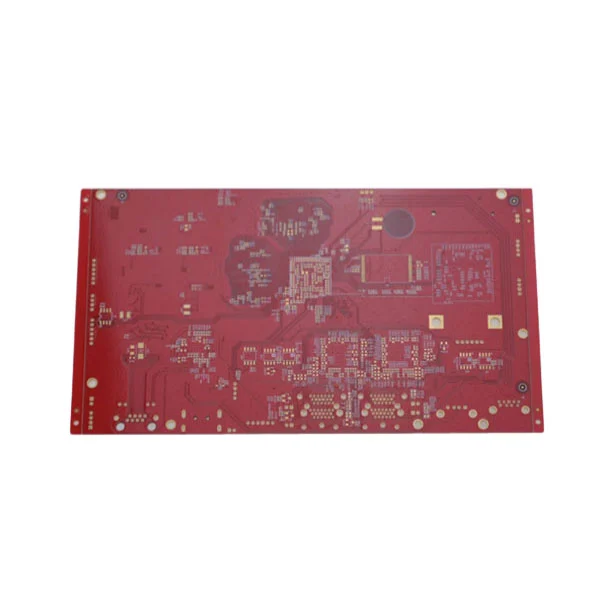

A Көпқабатты ПХД— немесе көпқабатты баспа платасы — оқшаулағыш материалмен бөлінген және ламинация арқылы бір-бірімен байланыстырылған үш немесе одан да көп өткізгіш қабаттардан (әдетте мыс) тұратын тақта. Бір немесе екі қабатты ПХД-дан айырмашылығы, көпқабатты конструкциялар жоғары бағыттау тығыздығына, жақсы өнімділікке және ықшам кеңістікте күрделі электр қосылымдарына мүмкіндік береді. Компаниялар ұнайдыShenzhen Fanway Technology Co., Ltdтелекоммуникациялар, медициналық құрылғылар және аэроғарыш секторларындағы озық электроника үшін жоғары сенімді көп қабатты ПХД құруға маманданған.
Көп қабатты ПХД балама өткізгіш мыс қабаттарын жинақтау және алдын ала/шыны талшықтарын оқшаулау арқылы жұмыс істейді. Көлденең қима дизайны сигналдардың ішкі және сыртқы қабаттар арасында жалатылған саңылаулар (PTHs) немесе жолдар арқылы өтуіне мүмкіндік береді. Басқарылатын кедергі, қуат жазықтықтары және сигнал тұтастығы стратегиялары жоғары жиіліктерде сенімді жұмысты қамтамасыз етеді.
| Қабат түрі | Сипаттама |
|---|---|
| Сигнал деңгейі | Тізбектерді және өзара байланыстарды бағыттайды. |
| Күшті ұшақ | Қуатты және жерді таратады; шуды азайтады. |
| Негізгі | Күшті қамтамасыз ететін қатты негіз субстрат. |
| Препрег | Қабаттарды байланыстыратын оқшаулағыш желім. |
Ішкі қабаттар қосымша бағыттау және жоғары жылдамдықты сигнал жолдарын қамтамасыз етеді, ал сыртқы қабаттар құрамдас құрастыруды қолдайды. Мұқият жинақтау дизайны арқылы өндірушілер ұнайдыShenzhen Fanway Technology Co., Ltdминималды айқаспалы және оңтайлы электр өнімділігін қамтамасыз ету.
Көп қабатты ПХД қарапайым тақта түрлеріне қарағанда бірнеше артықшылықтарды ұсынады. Төменде инженерлердің оларды қалайтын негізгі себептері берілген:
Көпқабатты ПХД күрделі, сенімді электрониканы қажет ететін салаларда өте маңызды:
Өндірушілер ұнайдыShenzhen Fanway Technology Co., Ltdөнімділік үшін маңызды қолданбалар үшін маңызды бақыланатын кедергі және қатаң төзімділікпен осы секторлар үшін жоғары көлемді өндірісті қолдау.
Табысты көпқабатты ПХД жобалау үшін арнайы құралдар, тәжірибелі инженерлер және электрлік және механикалық шектеулерді қатаң сақтау қажет. Мұнда дизайн процесінің негізгі қадамдары берілген:
Дизайн топтарыShenzhen Fanway Technology Co., Ltdөндірістік табысты және сенімді түпкілікті өнімдерді қамтамасыз ете отырып, жинақтау және орналасу стратегияларын тексеру үшін клиенттермен ынтымақтасады.
Көпқабатты ПХД құрастыру жоғары дәлдік пен материалдарды тартуға байланысты бір қабатты тақталарға қарағанда күрделірек. Типтік қиындықтарға мыналар жатады:
Тәжірибелі өндірушілер ұнайдыShenzhen Fanway Technology Co., Ltdжоғары кірістілік пен өнімнің сенімділігін қамтамасыз ете отырып, осы тәуекелдерді азайту үшін қатаң технологиялық бақылаулар мен сынақ процедураларын енгізу.
С: «Көпқабатты ПХД» нені білдіреді?
A: Көпқабатты ПХД оқшаулағыш материалдармен бөлінген үш немесе одан да көп өткізгіш мыс қабаттары бар баспа схемасын білдіреді. Жетілдірілген электроникада күрделі сигналды бағыттауды өңдеуге қабілетті бір тақтаны жасау үшін бұл қабаттар бірге ламинатталған.
С: Көпқабатты ПХД екі қабатты ПХД-дан қалай ерекшеленеді?
A: Екі қабатты ПХД маршруттау үшін тек екі мыс қабаты (үстіңгі және астыңғы) бар, ал көпқабатты ПХД өзара байланыс тығыздығына, жақсартылған өнімділікке және жақсартылған сигнал тұтастығына мүмкіндік беретін ішкі қабаттарды қамтиды, бұл оны жоғары жылдамдықты қолданбалар үшін өте қолайлы етеді.
С: Неліктен көп қабатты ПХД-де қуат пен жер ұшақтары маңызды?
A: Қуат пен жердегі ұшақтар электрлік өнімділікті жақсартатын, шуды азайтатын және EMI бақылауын жақсартатын төмен кедергісі бар анықтамалық беттерді қамтамасыз етеді. Бұл ұшақтар қуатты құрамдас бөліктерге біркелкі бөлуге көмектеседі.
С: Көп қабатты ПХД өндірісінде қандай типтік материалдар қолданылады?
A: Материалдарға өткізгіш қабаттарға арналған мыс фольгалары, оқшаулау және жабыстыруға арналған препрег (шайырмен сіңдірілген шыны талшық) және механикалық қолдауды қамтамасыз ететін негізгі астарлар кіреді. Дұрыс материалдарды таңдау диэлектрлік тұрақтылық және термиялық тұрақтылық сияқты өнімділік факторларына әсер етеді.
С: Көп қабатты ПХД жөндеуге бола ма?
A: Көпқабатты ПХД-ларды жөндеу бір қабатты тақталарға қарағанда, қабаттар мен вентильдер көмілгендіктен қиынырақ. Кішігірім беттік мәселелер кейде түзетілуі мүмкін, бірақ тереңірек ақаулар зақымдануға байланысты жетілдірілген әдістерді немесе толық ауыстыруды қажет етуі мүмкін.
С: Өндірушілер көп қабатты ПХД-ны қалай сынайды?
A: Өндірушілер әр қабат пен қосылымның дизайн сипаттамаларына сәйкес келетініне көз жеткізу үшін автоматтандырылған оптикалық тексеруді (AOI), ұшатын зондты сынауды, рентгендік кескінді және электрлік үздіксіздік сынақтарын пайдаланады. Shenzhen Fanway Technology Co., Ltd сенімді тақталарды жеткізу үшін қатаң сынақ хаттамаларын сақтайды.
