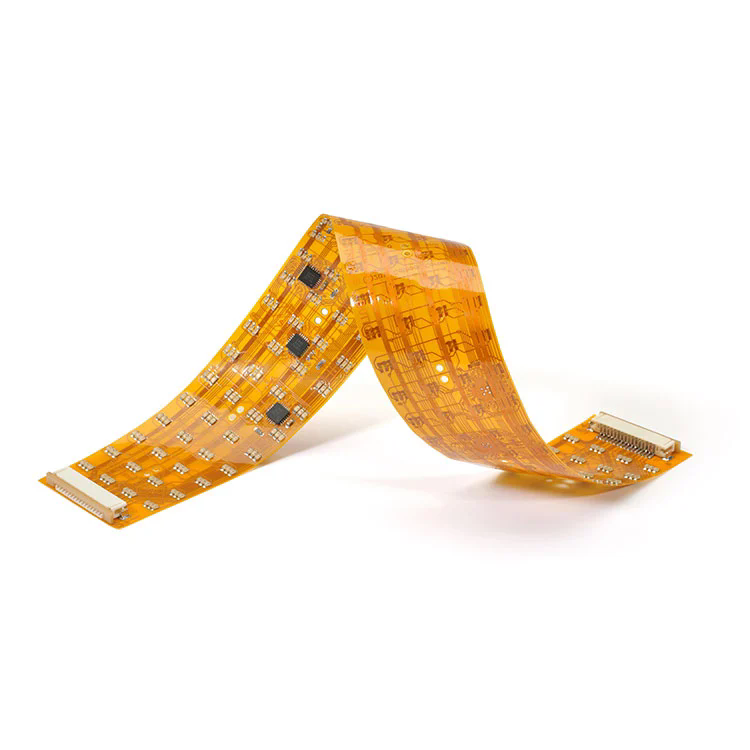

Иілгіш басылған схемалар тақталары(FPC PCBS) - икемді, жеңіл және жоғары тығыздықты тізбек қосылыстарын қосу арқылы заманауи электрониканың құрылымын өзгертетін инновация. Дәстүрлі қатаң ПХД-ке айырмашылығы, FPC PCBS полиимид (PI) немесе полиэстер (PI) немесе полиэстер (PET) сияқты икемді негізгі материалдардан жасалған, олар бүйірден, бүктеуге немесе бұралуға болмайды. Бұл бірегей сипаттама дизайнерлерге кіші, жұқа және серпінді өнім конструкцияларына қол жеткізуге мүмкіндік береді.
FPC PCBS киюге болатын құрылғыларда, медициналық аспаптарда, автомобиль жүйелері, смартфондарда және өндірістік басқару жүйелерінде кеңінен қолданылады. Олардың икемділігі мен жоғары өнімділігі оларға ықшам және көпфункционалды электрониканың эволюциясы үшін сыни негіз жасайды.
FPC PCBS негізгі сипаттамаларына мыналар кіреді:
Жеңіл және жіңішке: қалыңдығы 0,1м-ге дейін, оны миниатюраланған электрондық құрылғыларға ыңғайлы етіп көрсетуі мүмкін.
Жоғары сенімділік: мыс тізбектері сымды қателіктерді азайтады және сигналдың тұтастығын жақсартады.
Жылу және химиялық тұрақтылық: полимидті субстрат қатал ортада тұрақты жұмысын қамтамасыз етеді.
Өте жақсы динамикалық иілділер мүмкіндігі: жылжымалы немесе жиналмалы бөліктері бар құрылғыларға жарамды.
Негізінде, FPC PCB электрондық инновациялардың келесі буынының келесі буыны талап ететін дизайндағы бостандыққа қолдау көрсететін функционалдылықтың, беріктік пен икемділікті арттырады.
FPC PCB жұмыс принципі оның қабатталған құрылымында жатыр, бұл өткізгіш мыс іздері икемді оқшаулағыш қабыққа басып шығарылады. Құрылым жалпы:
Негізгі материал (субстрат): Полимид (PI) немесе механикалық икемділік пен оқшаулауды қамтамасыз ететін үй жануарларының пленкасы.
Жабысқақ қабат: мыс фольганы субстратқа байланыстырады (жабысқақ немесе жабысқақ болуы мүмкін).
Мыс фольгасы: ағымдағы беріліске арналған өткізгіш қабат.
Comperlay Film: тізбекті қоршаған ортаға зиян келтіреді және оқшаулайды.
Арматура қабаты (міндетті емес): коннекторлардың немесе монтаждау нүктелерін нығайтады.
Төменде Кәсіби FPC PCB өндірісінде жиі қолданылатын негізгі техникалық сипаттамаларды қорытындылау:
| Параметр | Техникалық шарғы | Түсіндірме |
|---|---|---|
| Негізгі материал | Полимид (PI) / PET | Икемді және ыстыққа төзімді субстрат материалы |
| Мыс қалыңдығы | 1/3 унция - 3 унция | Ағымдағы өткізу қабілеттілігін анықтайды |
| Қабаттар саны | 1 - 6 қабат | Станция күрделілігіне байланысты |
| Әймелі ені / аралығы | 0,05мм / 0.05мм | Тізбектің тығыздығы дәлдігін анықтайды |
| Бетті аяқтау | ENIG, OSP, HASL, батырғы күміс | Дәйекті және коррозиядан қорғауды қамтамасыз етеді |
| Иілу радиусы | ≥0.5mm | Иілу кезіндегі икемділік пен беріктігін көрсетеді |
| Жұмыс температурасы | -40 ° C-ға дейін-+ 150 ° C | Жоғары температуралы ортаға қолайлы |
| Дәнекер маскасы | Сары, қара, жасыл, мөлдір | Эстетикалық және қорғайтын жабын ұсынады |
| Кедергілерді бақылау | ± 10% | Сигналды беру тұрақтылығын сақтайды |
Бұл техникалық параметрлер электр қуатына, механикалық беріктікке және FPC PCB-нің өнімнің интеграция тиімділігіне тікелей әсер етеді. Материалдар мен дизайнның дұрыс үйлесімі тұрақты сигнал беруді және тіпті төтенше механикалық жағдайда да беріледі.
Заманауи электронды құрылғыларға арналған PCB дизайнын қарау кезінде FPC PCB қатаң тақтайшалармен салыстырғанда теңдестірмеген және сенімділікті ұсынады. Өсіп келе жатқан танымалдылықтың себептері үш ірі инженерлік артықшылықтарға негізделген:
FPC PCBS инженерлер инженерлерде үш өлшемді өзара консолондар құруға мүмкіндік береді, ал тақтаны бүктеу және бүктеу арқылы, кешенді құрылғыға арналған геометрияларға сәйкес келеді. Бұл мүмкіндік кеңістікке қойылатын талаптарды айтарлықтай азайтады және сұйылтылған, жеңіл және эргономикалық құрылғыларды дизайн жасауға мүмкіндік береді - смартфондарда, камераларда және дәрігерлерде маңызды.
Тыныш қосқыштар мен коннекторлар аз, FPC PCBS борпылдақ байланыстар мен сигналдардың кедергілерін азайтады. Олар дірілге өте төзімді, оларды автомобиль және аэроғарыштық қосымшалар үшін өте төзімді, олар дәйекті орындау өте маңызды.
Мыс іздері мен бақыланатын кедергілердің біркелкілігі жоғары жиіліктердегі сигналдық тұтастықты сақтауға көмектеседі. Бұл әсіресе жоғары жылдамдықты байланыс жүйелерінде, IOT модульдерінде және жетілдірілген сенсорларда өте маңызды.
Жиналып, сымдар қателерін азайтады.
Өсімдіктің керемет дисплейін ұсынады.
Жеңіл және миниатюралық электронды жинақтарға мүмкіндік береді.
Жоғары өнімділік мөлшерлемесі бар автоматтандырылған өндірісті қолдайды.
Тұтынушы электроникасы: смартфондар, планшеттер, жиналмалы дисплейлер, камералар.
Медициналық жабдықтар: кардиостимуляторлар, диагностикалық бейнелеу жүйелері, биозенсорлар.
Автомобиль электроникасы: құрал-жабдық, жарықдиодты жарықтандыру, қауіпсіздік жастықшалары.
Өнеркәсіптік автоматтандыру: бақылау тақталары, роботты қолдар және ақылды сенсорлар.
Осы мүмкіндіктерді біріктіру арқылы FPC PCBS тек технологиялық компонент ғана емес, сонымен қатар қазіргі электроника өндірісінде өнімнің жаңашылдығы мен бәсекеге қабілеттілігін анықтайтын стратегиялық жобалық артықшылығы болып табылады.
Дұрыс FPC PCB жеткізушісін таңдау өнімнің тұрақты жұмысына және ұзақ мерзімді сенімділікке жету үшін қажет. Өндірушіге баға берген кезде келесі аспектілерді қарастырыңыз:
Өндірушінің лазерлік бұрғылау машиналарымен, дәлдік жүйелерімен және өлшемді дәлдік пен консистенцияны ұстап тұру үшін автоматты оптикалық тексеру (AOI) жабдықталғанына көз жеткізіңіз.
Жоғары сапалы FPC PCBS Dupont ™ немесе Panasonic ™ Panasonic ™ Polyimide Polyimide Filems сияқты сертификатталған материалдарға байланысты, бұл жоғары тазартылған мыс фольгамен біріктірілген. IPC CLASP 3 сәйкестігі және ISO 9001 сертификаттау сияқты сапаны бақылаудың қатаң процестері - бұл өндірістік сенімділіктің көрсеткіштері.
Кәсіби жеткізуші толық сатыдағы тізбектелген тізбектеуден бастап модельдеу, прототиптеу және жаппай өндіріс - түпкілікті өнімді өндіруге де, шығынға қойылатын талаптарға сай келетіндігін қамтамасыз етуі керек.
Тірі FPC PCBS бірнеше тестілеу процестерінен өтеді, соның ішінде:
Ашық / қысқа анықтау үшін электрлік тестілеу (электронды тест).
Механикалық төзімділікті растау үшін иілу және керемет сынақтар.
Жылу соққы және қоршаған ортаға төзімділікке арналған қартаю.
Біртектілік және адгезия сапасы үшін микроскопиялық тексеру.
Тәжірибелі және сертификатталған жеткізушіні таңдау арқылы сіз өндірістік тәуекелдерді айтарлықтай азайтуға, сенімділікті арттыруға және нарықты оңтайландыруға болады.
1-сұрақ: FPC PCB мен қатаң ПХД арасындағы айырмашылық неде?
A1: Негізгі айырмашылық икемділік пен құрылымда жатыр. FPC PCBS иілу және бүктеуге мүмкіндік беретін полиимид сияқты икемді материалдарды пайдаланады, ал қатаң ПХД FR-4 субстраттарынан жасалған. FPC PCBS жинақы немесе қозғалмалы құрылғылар үшін өте ыңғайлы, ал қатаң ПХД тұрақты және үлкен құрылымдар үшін қолданылады.
Q2: FPC PCBS жоғары ағымдағы қосымшаларды ұстай ала ма?
A2: Иә, мыс қалыңдығы және жылу менеджменті бар FPC PCBS жоғары токпен тиімді жұмыс істей алады. Арматураланған мыс бар көп қабатты FPC автомобильдер, электрлік модульдер мен өндірістік бақылау жүйелеріндегі ауыр жүктемелерді сақтай алады.
Икемділік, сенімділік және дәлдік технологиялық ілгерілеу, FPC PCBS электронды құрылғылардың келесі буынын қосуда FPC-ді анықтайтын рөл атқаратын дәуірде. Олардың жеңіл құрылымды, жоғары жылдамдықты өнімділігін және дизайнға бейімделу қабілеті оларды әр түрлі салалардағы инновацияның негізін құрайды - тұтынушылар электроникаларынан бастап медициналық технологияларға және одан тыс жерлерге.
-ТаЖелдетгізу, біз талап етілетін өндірістік стандарттарға сәйкес келетін жеке FPC PCB шешімдерін ұсынуға маманданамыз. Жетілдірілген өндірістік объектілермен, қатаңдық тестілеу және тұтынушылардың қанағаттанушылығы бар, желдеткіш барлық икемді тізбектің ең жақсы өнімділігі мен ұзақ мерзімді беріктіктерін қамтамасыз етеді.
Егер сіз жоғары өнімділікті электрониканы дамытып, FPC PCB серіктесті іздесеңіз, тартынбаңызбізбен хабарласыңыбүгін. Фанустың инженерлік құрамасы сараптамалық басшылық, жобалық қамтамасыз ету және сіздің инновациялық идеяларыңызды өмірге әкелу үшін бір терезе өндірісіне қызмет көрсетеді.
-
