Қазіргі электроника саласында жоғары сапалы және берік және берік баспа схемалары (ПХД) сұранысы қарқынды өсуде.Қатты мыс PCBСондай-ақ, қалың мыс ПХД деп аталатын S, сонымен қатар жоғары ток қуатын, жоғары термиялық басқаруды қажет ететін салалар үшін артықшылықты шешімге айналды және төтенше жағдайларда жақсартылған сенімділік. Автомобильдік энергетикалық жүйелерден жаңартылатын энергия көздеріне, бұл тақталар заманауи электроникада маңызды рөл атқарады.

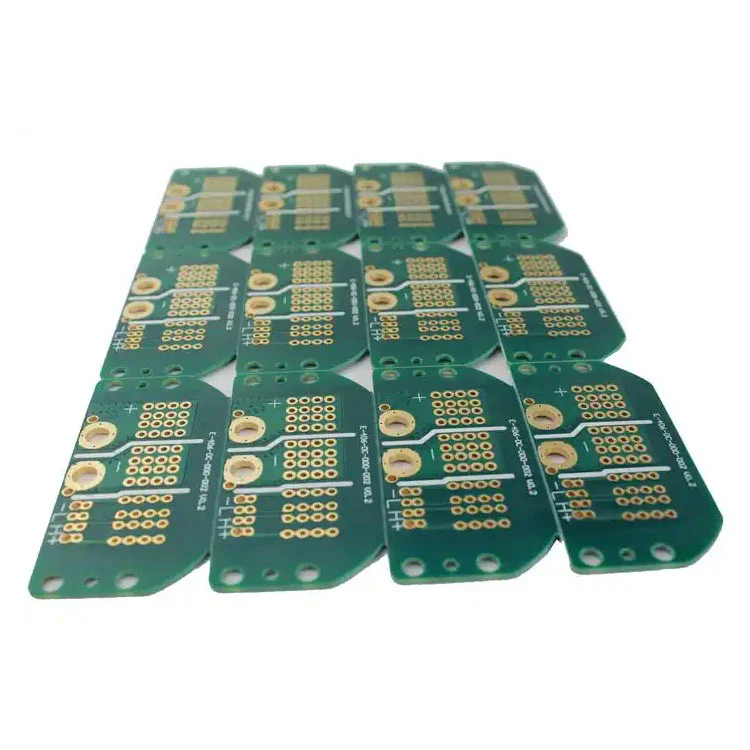

Қатты мыс PCB - бұл 3 oz / Ft²-ден 20 oz / Ft² немесе одан көп дейін қалыңдығы бар мыс өткізгіштері бар баспа схемасының түрі бар. Әдетте 1 oz / Ft² немесе одан аз, ауыр мыс қабаттарын қолданатын стандартты ПХД-дан айырмашылығы, қатты мыстың ауыр мыстері, бұл өте жоғары, бұл өте жоғары жылу күйзелісіне қарсы тұрады.
Ұят үстіндегі жоғары өткізу қабілеті - мыс қабаттары ПХД-ны электр тізбегін қызып кету немесе зақымдамай жоғары токтарды өңдеуге мүмкіндік береді.
Жақсартылған термиялық басқару - қатты мыс ПХД жылуды тиімдірек етеді, олар қуат тығыздығы жоғары қосымшаларға өте ыңғайлы.
Жақсартылған механикалық беріктік - қалың мыс жалпақ қаттылық пен беріктікті қосады, ал тақтаның қатал жұмыс ортасына төтеп беруге мүмкіндік береді.
Жобалау мүмкіндіктері - дизайнерлер жоғары және төмен тізбектерді бірдей тақтаға біріктіре алады, жалпы мөлшері мен салмағын азайтады.
Жақсы сенімділік - жоғары жүктеме астында ажырамас қаупі төмен, бұл тақталар миссия-критикалық қосымшаларға жақсы сәйкес келеді.
Қатты мыс ПХД электроника, автомобиль жүйелері, өнеркәсіптік жабдықтар, жаңартылатын энергияның шешімдері және аэроғарыштық технологияларда өте маңызды. Мыстың қалыңдығын арттыру арқылы инженерлер ағымдағы ағынды қамтамасыз етуге және жылумен байланысты істердің мүмкіндіктерін азайтуға мүмкіндік береді, бұл тақталарды заманауи электроникаға қажет етеді.
Қатты мыс PCB таңдаған кезде, техникалық сипаттамалар сіздің өтінішіңіз үшін өнімділік пен жарамдылықты анықтауда негізгі рөлді ойнатады. Төменде біздің ПХД-нің негізгі сипаттамаларын қорытындылау:
| Техникалық шарғы | Мәлімет |
|---|---|
| Мыс қалыңдығы | 3 OZ / FT²-ге 20 ZZ / FT² (Реттелетін) |
| Қабаттар саны | 1-ден 32-ге дейін |
| Негізгі материал | FR4, Роджерс, полимид, металл өзегі |
| Тақтаның қалыңдығы | 0,8 мм-ден 6,0 мм-ге дейін |
| Бетті аяқтау | Хасл, бірауыздан, OOS, батырғы, күміс, enepig |
| Дәнекер маскасы | Жасыл, көк, қызыл, қара, ақ |
| Ең төменгі бақылау ені | 3 миль |
| Минималды аралық | 3 миль |
| Жылу өткізгіштік | Жылу дисплейіне жоғары, оңтайландырылған |
| Жұмыс температурасы | -55 ° C-ға дейін-+ 150 ° C |
| Қолданбалар | Электроника, автомобиль, аэроғарыш, өндірістік машиналар, күн инверторлары |
Техникалық сипаттамаларды таңдау арқылы инженерлер PCB-ді жоғары ток, жоғары температуралы немесе жоғары сенімділік ортасы үшін оңтайландыра алады. Мысалы, электронды түрлендіргіштер мен электр станцияларын реттеушілерге 8 унциядан жоғары тақталар қажет, ал өндірістік мотор драйверлері тіпті жоғары қуаттарды қажет етуі мүмкін.
Мыстың қалыңдығының жоғарылауына байланысты ауыр мыс PCBS өндірістік процесі стандартты ПХД-дан айтарлықтай ерекшеленеді. Мамандандырылған әдістер беріктік пен дәлдікті қамтамасыз ету үшін қолданылады.
Процесс FR4 немесе металл өзекті субстрат сияқты жоғары сапалы ламинаттарды таңдаудан басталады. Таңдалған материал қатты жылу мен механикалық күйзеліске төтеп беруі керек.
ПХД стандартты ПХД қарапайым кәдімгі процестерді пайдаланады, бірақ қатты мыс ПХД оларды астын сызусыз дәл өткізгіш пішіндерді қамтамасыз ету үшін саралауды қажет етеді. Бұл қалың мыс іздерінің тұтастығын сақтау үшін өте маңызды.
Мұқыру технологиясы мыс қалыңдығын бетіне де, VIAS-та жасау үшін қолданылады. Тесіктер арқылы плиткалар қабаттардың ағымдық ағынын жақсартады және қызып кетудің алдын алады.
Мыс қабаты жоғары температура мен қысыммен ламинатталған. Мамандандырылған шайырлы жүйелер құрылымдық тұтастық пен құрылымды сақтаудың алдын алу үшін қолданылады.
Мыс іздерін қорғау үшін жоғары температуралы дәнді маскалар қолданылады. Белгілік пен коррозияға төзімділікті жақсарту үшін ENIG немесе HASL сияқты беттік әрлеу қосылады.
Әрбір кеңес электрлік сынақтардан, жылу велосипедінен өтіп, оның қатаң салалық стандарттарға сәйкестігін қамтамасыз ету үшін сенімділікке қатысты тексерулер жүргізіледі.
Бұл жоғары бақыланатын процесс көптеген PCBS-тің ерекше өнімділігі, беріктігі мен қауіпсіздігін қамтамасыз етеді, оларды миссия-критикалық қосымшаларға қолайлы етеді.
ПХД қатты мыс ПХД, жоғары қуат, экстремалды температура және сенімділік өте маңызды салаларда кеңінен қабылданады.
Инверторларда, түзеткіштерде және қуат түрлендіргіштерінде қолданылады, бұл тақталар жоғары токтарды өнімділігін бұзбай шешеді.
Электрлік көлік құралдарының контроллері, батареяны басқару жүйелері және жарықдиодты фаралар термиялық тиімділік пен ұзақ мерзімді беріктік үшін ауыр мыс ПХД-ге сүйенеді.
Ауыр қозғалтқыштар, роботты жүйелер және зауыттық автоматтандыру машиналары тұрақты токтар мен температураға төтеп беретін ПХД қажет.
Күн инверторлары, жел турбиналары және энергия сақтау жүйелері тербеліс жүктемелерді тиімді басқару үшін қатты мыс ПХД-ға байланысты.
Миссия-критикалық ортада сенімділік келісілмейді. Қатты мыс ПХД қатты стресстің жағдайында тұрақты өнімділік береді.
Ж: Стандартты ПХБ әдетте 1 oz / Ft² дейін мыс қалыңдығын қолданады, ал 3 oz / Ft²-ден 20 oz / Ft² немесе одан да көп. Қалың мыс ауыр мыс ПХД-ға жоғары токтарды алып, жылуды таратуды жақсартады және экстремалды механикалық кернеуді шешуге мүмкіндік береді, сонымен қатар оларды жоғары қуатты қосымшаларға тамаша етеді.
Ж: Мыс қалыңдығы сіздің ағымдағы жүктеме, жұмыс температурасы және дизайн шектеулеріне байланысты. Мысалы:
3А-дан төмен өтініштер 1 унция мыс қолданады.
3A-10a арасындағы қосымшалар, әдетте, 2 унциядан 4 унцияға дейін.
10А жоғары қуатты энергетикалық жүйелер көбінесе 8 унция немесе қалың мыс талап етеді.
ПХД тәжірибелі PCB өндірушімен кеңес беру сіздің жобаңыздың қажеттіліктері үшін мыстың оңтайлы қалыңдығын қамтамасыз етеді.
Электроника неғұрлым күшті, сенімді және тиімді, ауыр мыс ПХД-ді қолданатын дәуірде Олар ең жоғары ағымдық өткізу қабілеттілігін, ерекше жылу менеджментті және автомобиль, жаңартылатын энергия, өнеркәсіптік автоматика және аэроғарыш сияқты салалар бойынша ұзақ мерзімді беріктік береді.
-ТаЖелдетгізу, Біз сіздің жобаңыздың нақты сипаттамаларына сәйкес келетін жоғары сапалы ауыр мыс PCBS шығарамыз. Жетілдірілген өндірістік мүмкіндіктер мен сапаны қатаң бақылаумен біз сіздің жоғары қуатты қосымшаларыңыз үшін оңтайлы өнімділікті қамтамасыз етеміз.
Егер сіз сенімді серіктес іздесеңіз, ұзақ, тиімді және тиімді мыс PCB шешімдерін жеткізіңіз,бізбен хабарласыңы Сіздің талаптарыңызды талқылау.
