Электроника өндірісінің тез дамып келе жатқан әлемінде, мұнда ықшам дизайн, жеңіл құрылымдар және жоғары көрсеткіштер қажет,Rigid flex pcbsең инновациялық шешімдердің бірі ретінде пайда болды. Қатты тақталардың беріктігін біріктіру икемді тізбектердің әмбебаптығын біріктіру, қатаң икемді ПХД, инженерлердің тұтынушы электроникаларынан аэроғарыштық жүйелерге қалай дизайнын қалай анықтайды. Осы мақалада біз қандай қатаң икемді ПХД-не, олар қалай жұмыс істейді, олар қалай жұмыс істейді, олар неге танымал бола бастайды және олардың бірегей параметрлері оларды сұранысқа ие қосымшалар үшін қалай оңтайлы таңдау жасайды.

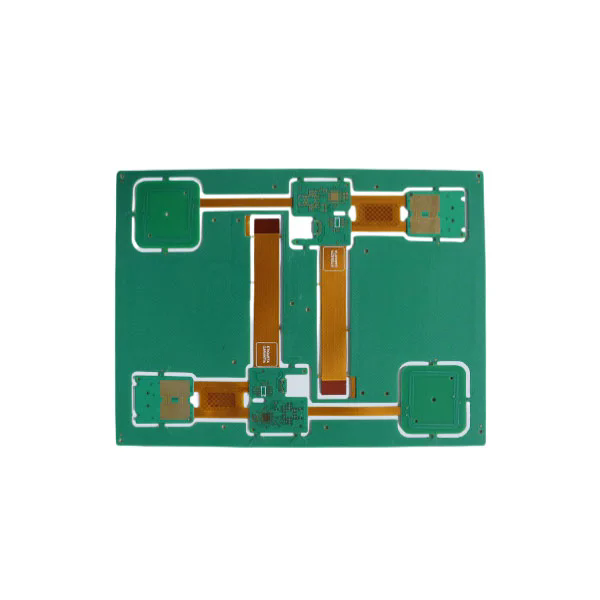

Қатты Flex PCB - бұл қатаң және икемді субстраттарды бір, тегіс дизайнға біріктіретін гибридті басылған схема тақтасы. Толығымен FR4 немесе ұқсас материалдардан тұратын дәстүрлі қатаң ПХД, немесе полимидтер пленкаларын қолданатын икемді тізбектер, Rigid Flex PCBS екі технологияны да, жобалау еркіндігін арттыру үшін екі технологияны біріктіреді.
Өзектесіндегі бөлімде, қатаң бөлімде коннекторлар, микроконтроллерлер немесе интегралды схемалар сияқты механикалық тұрақтылықты қажет ететін компоненттерді қолдайды, ал икемді бөлім кеңейтілген бөлімге ықшам қорапқа салынуға, бүктеуге немесе бұралуға мүмкіндік береді. Бұл Rigid Flex PCBS кеңістік шектеулі, бірақ жоғары сенімділігі өте маңызды.
Сигналдың тұтастығы: қатаң және икемді қабаттар арасындағы өзара байланыстар қысқа консессиялар Сигналдың жоғалуын азайтады және жоғары жылдамдықты деректерді беруді жақсарту.
Механикалық әмбебаптық: икемді бөлім бүктеуге мүмкіндік береді, бұл құрылғының жалпы мөлшерін азайтады және көлемді сымдарды жояды.
Сенімділікті арттыру: икемді және қатаң бөлшектерді бірыңғай ПХД-ға біріктіру әдетте ортақ сәтсіздік нүктелері болып табылатын дәндер мен қосқыштарды азайтады.
Бұл өнімділік пен дизайнның икемділігі комбинарлық FLIG FLGBS медициналық мақсаттағы бұйымдарда, әскери электроника, автомобиль жүйелері және тұтынушы гаджеттері сияқты өте маңызды болды.
Электроника өндірушілері көбінесе PCB түрлерін таңдаған кезде сыни шешіммен кездеседі: егер олар дәстүрлі қатаң ПХД, икемді ПХД немесе Rigid Flex PCB қолданған болса керек пе? Мұнда икемді FLGB-дің алдыңғы қатарлы дизайн үшін таңдаулы таңдауға айналуының негізгі себептері келтірілген.
| Белгі | Қатаң ПХB | Икемді ПХД | Rigid flex pcb |
|---|---|---|---|
| Ғарыштық кәдеге жарату | Шектеу шектеулі | Үздік | Үздік |
| Механикалық беріктік | Биік | Байсалды | Биік |
| Дизайн икемділігі | Аласа | Биік | Биік |
| Сигналдық тұтастық | Байсалды | Байсалды | Үздік |
| Құрастырудың күрделілігі | Жоғары (қосымша қосқыштар) | Биік | Аласа |
| Сенімділік | Жақсы | Байсалды | Үздік |
Rigid Flex PCBS екі әлемнің ең жақсысын икемді тізбектердің бейімделуімен үйлестіре отырып, екі әлемнің ең жақсысын ұсынады. Бұл:
Шағын дизайн: смартфондар, киімдер және IOT құрылғылары үшін қажет.
Салмағы төмен салмақ: аэроғарыш, дрондар және автомобиль қосымшалары үшін сыни.
Байланыс нүктелері аз: ықтимал сәтсіздік нүктелерін азайтады және өнімнің қызмет ету мерзімін жақсартады.
Жақсартылған өнімділік: жоғары жиілікті қосымшаларда да жоғары сигнал беріледі.
Медициналық құрылғылар: кардиостимуляторлар, бейнелеу жүйелері және хирургиялық құралдар.
Аэроғарыш және қорғаушы: авионика, радиолокациялық жүйелер және әскери-сұрыпты электроника.
Автомобиль: драйвер-көмек жүйелері (ADAS), ақпараттық жүйелер және EV батареяны басқару.
Тұтынушы электроникасы: смартфондар, планшеттер, камералар және ойын консольдері.
Құрылымдық тұтастықты сақтау кезінде миниатюрацияны қосу арқылы, икемді FLGBS қатаң электронды құрылғыларда ажыратылмайтын компонент болды.
Rigid Flex PCB жеткізушісін таңдаған кезде, техникалық параметрлерді түсіну өте маңызды. Жоғары сапалы өндірістік өндірістік өндіріс, салалық салалық стандарттардың беріктігі, өнімділігі және сақталуын қамтамасыз етеді. Төменде жоғары ригидті Flex PCB анықтайтын негізгі өнім сипаттамаларының қысқаша мазмұны келтірілген:
| Параметр | Техникалық шарғы |
|---|---|
| Материал | FR4, Полимид, үй жануарлары |
| Қабаттар саны | 2-ден 20-дан 20-дан |
| Мыс қалыңдығы | 0,5 унцияға дейін 4 унция |
| Мин. Жолдың ені / аралығы | 0,075 мм / 0.075 мм |
| Тесік мөлшері | Мин. 0,1 мм |
| Flex Bend радиусы | 0,5 мм-ге дейін |
| Бетті аяқтау | ENIG, HASL, OSP, батырғы, күміс, алтын жалпақ |
| Жұмыс температурасы | -40 ° C-ға дейін-+ 150 ° C |
| Кедергілерді бақылау | ± 10% |
| Сертификаттар | Rohs, UL, ISO9001, IPC-6013 |
Бұл сипаттамалар PCB электрлік өнімділікті сақтап, қоршаған орта жағдайына қарсы тұруды қамтамасыз етеді. Ригидтік FLEX PCBS-ке мамандандырылған өндірушілерде өндірістік бұрғылау әдістері, мысалы, лазерлік бұрғылау, кедергі келтірілген маршруттау және дәлдікке кепілдік беретін автоматтандырылған оптикалық тексерулер қолданылады.
Дұрыс өндірушіні таңдау PCB дизайнын дұрыс таңдау сияқты маңызды болып табылады. Міне, сенімді ригидті Flex PCB жеткізушісін бағалауға көмектесетін тексеру парағы:
Инженерлік сараптама: Өндірушіге көп қабатты қатаң икемді Flex PCB дизайнының тәжірибесі бар екеніне көз жеткізіңіз.
Материалдық сапа: беріктік пен икемділікті қамтамасыз ету үшін тек жоғары деңгейлі FR4 және полимидті қолданыңыз.
Сапа кепілдігі: қатаң тексеру хаттамаларын, соның ішінде AOI, кедергі сынау және жылу кернеулерін іздеңіз.
Теңшеу опциялары: Өзіңіздің нақты өтініштеріңізге сәйкес арнайы шешімдерді ұсынатын жеткізушіні таңдаңыз.
Қорғасын уақыты мен масштабты: Жаппай өндірісті масштабтау қабілетімен біріктірілген жылдам прототиптеу өте маңызды.
Соаптау - бұл өндірістік, сонымен қатар, медициналық, автомобиль, аэроғарыш және тұтынушылық электрониканы қоса алғанда, сапалы ерітінділерге арналған тәжірибесі бар жетекші ригидті икем өндірушісі. Біздің өнімдеріміз заманауи жабдықтармен өндіріледі, IPC-6013 стандарттарына сәйкес келеді және жоғары деңгейлі қойылымды қамтамасыз ету үшін қатаң сынақтан өтеді.
Сізге күрделі көп қабатты дизайн немесе үнемді прототип қажет пе, әлде үнемді прототип керек пе, фаньяве қорытынды өндіріске консультациялардан жан-жақты қолдау көрсетеді.
Q1. Өнім дизайнында Rigid Flic PCBS қолданудың негізгі артықшылықтары қандай?
A1. Rigid Flic PCBS ықшам дизайнға мүмкіндік береді, жалпы салмақты азайтады, өзара байланысты азайтады және сигналдың тұтастығын арттырады. Бұл артықшылықтар оларды сенімділік және миниатюрюция, мұндай-ақ, аэроғарыш, автомобиль және медициналық технологиялар сияқты маңызды өндірістер үшін өте қолайлы етеді.
Q2. Ригидтік FLEX PCBS дәстүрлі қатаң ПХД-ге қарағанда қымбат па?
A2. Бастапқы өндірудің бастапқы құны жоғары болған кезде, олар қосқыштарды азайту, сенімділікті арттыру және тиімді құрастыруды жақсарту арқылы көбінесе өндіріс шығындарын жиі төмендетеді. Өнімділігі жоғары қосымшаларда олар өнімнің өмірлік циклына едәуір үнемдеуді жеткізеді.
Ригидтік FLEX PCBS заманауи электрониканы, дизайнның икемділігін, сенімділікті және өнімділігін қамтамасыз ету арқылы қайта анықтайды. Олар инженерлерге медициналық технологиялардан аэроғарышқа дейінгі өсіп келе жатқан салалардың өсіп келе жатқан талаптарына жауап беретін ықшам, бірақ берік өнімдер жасауға мүмкіндік береді.
-ТаСоаптау, Біз сіздің қажеттіліктеріңізге сәйкес келетін жоғары сапалы қатты икемді PCBS шығарамыз. Біздің заманауи қондырғылармен, қатаң сынақтан өткізетін хаттамаларымызбен және инженерлік сараптама, біз сіздің өнімдеріңіз үшін оңтайлы жұмыс және сенімділікке қол жеткізуге көмектесеміз.
Электроника дизайнын келесі деңгейге алуға дайынсыз ба?Бізбен хабарласыңыБүгін сіздің жобаңызды талқылау және Fanywayfiewe-дің керемет қатаң Flic PCB шешімін қалай жеткізе алады.
-
