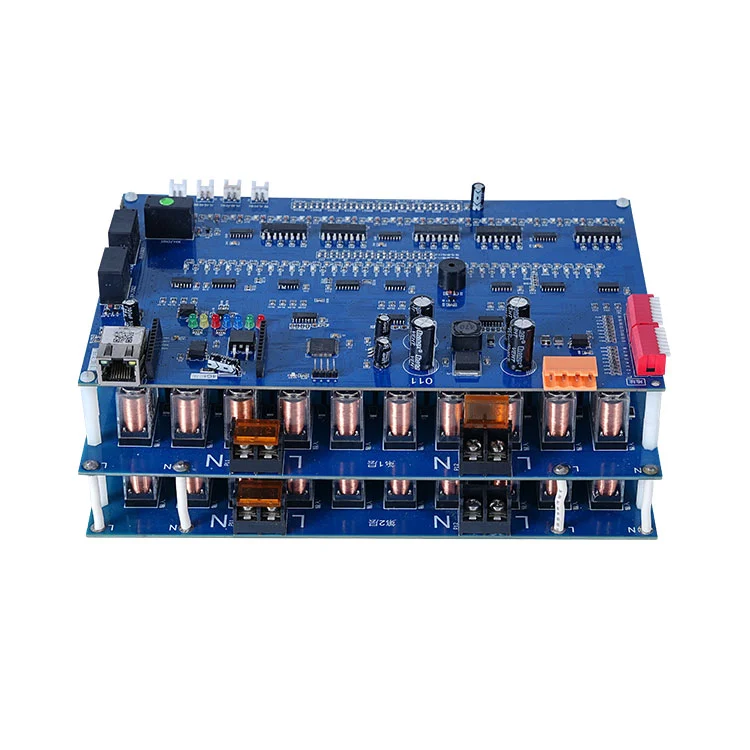

ФанвейSMT PCB жинағытеориялық орналастыру жылдамдығынан жоғары практикалық өндірістік өнімділікті қамтамасыз етеді. Нақты тиімділікке тақта дизайны, компоненттер, тексеру және электроника өндірісіндегі жеткізу тізбегі әсер етеді.
Электроника өндірісі саласында орналастыру жылдамдығы жиі теориялық түрде келтіріледі. Дегенмен, нақты жұмыс өнімділігі тақтаның күрделілігіне, құрамдас бөліктердің қоспасына, тексеру циклдарына және тіпті жеткізу тізбегінің тұрақтылығына байланысты. Сондықтан сағатына құрамдас (CPH) көрсеткіштерін оқшауланған цифр ретінде емес, кеңірек өндіріс жүйесінде түсіну керек.
Бүгінгі электроника өндірісінде ПХД құрастыру желілері бұдан былай таза машинаның ең жоғары жылдамдығымен бағаланбайды. Оның орнына олар сапа шектеулері кезінде тұрақты өткізу қабілетімен өлшенеді.
Жоғары жылдамдықты таңдау және орналастыру машинасы өте жоғары теориялық орналастыру жылдамдығын жарнамалауы мүмкін, бірақ нақты өндіріс өнімі келесідей қалыптасады:
- Құрамдас өлшемнің өзгеруі (01005-тен үлкен BGA-ға дейін)
- орналастыру дәлдігіне қойылатын талаптар
- Тексеру үзілістері (SPI, AOI, рентген)
- Өнімді іске қосу арасындағы ауысу уақыты
- Бағдарламалауды оңтайландыру және фидерді орнату
Бұл «сағаттағы құрамдас бөліктер» тұрақты мән емес, динамикалық ауқым екенін білдіреді.
Қазіргі заманғы SMT жүйелерінің көпшілігі машина деңгейінде минутына компоненттер (CPM) негізінде жұмыс істейді. Толық сызыққа дейін масштабтаған кезде, бірнеше машиналар параллель жұмыс істейді, яғни өткізу қабілеттілігі біріктіріледі, бірақ сонымен бірге тексеру станциялары және қайта ағынды теңгерімдеу сияқты кедергілермен шектеледі.
Практикалық тұрғыдан алғанда, бір кеңейтілген орналастыру басы тамаша жағдайларда сағатына ондаған мың орналастырулардан асуы мүмкін, бірақ толық ПХД құрастыру желісі бірнеше кезең арасындағы синхрондауды есепке алуы керек.
Қазіргі заманғы SMT желісі - бұл бір машина емес, үйлестірілген экожүйе. Әдеттегі кезеңдерге мыналар жатады:
- Дәнекер пастасын басып шығару (SPI тексеруі)
- Жоғары жылдамдықты құрамдас бөліктерді орналастыру
- Қайта ағынды дәнекерлеу
- оптикалық және құрылымдық тексеру (AOI/рентген)
- Функционалды тестілеу
Әрбір кезең бүкіл жүйенің тиімді өткізу қабілетіне әсер етеді. Орналастыру өте жылдам болса да, төменгі ағынды тексеру және түзету ілмектер тұрақтылықты қамтамасыз етеді және ақаулардың таралуын азайтады.
Өткізу қабілетіне әсер ететін маңызды факторлардың бірі - машинаның көруін түзету. Жетілдірілген SMT жүйелері орналастыру алдында құрамдас орнын түзету үшін нақты уақыттағы оптикалық туралауды пайдаланады.
Бұл заманауи мүмкіндік бередіSMT PCB жинағыжиі ±25мкм шегінде микрон деңгейіндегі дәлдікті сақтау үшін сызықтар. Бұл сенімділікті жақсартқанымен, жұмыс процесінде жылдамдықпен теңестірілуі керек микро үзілістерді де енгізеді.
Нәтиже – «жылдам» тек шикізатты орналастыру жылдамдығымен ғана емес, сонымен қатар дәлдік түзетулердің қаншалықты тиімді біріктірілгенімен анықталатын жүйе.
Нақты өткізу қабілеттілігін жақсырақ түсіну үшін көп сызықты өндіріс ортасын қарастырыңыз. Бұл жағдайда Fanway жоғары жылдамдықты орналастыру мүмкіндігі бар 8 SMT желісін басқарады.
Әрбір жол теориялық тұрғыдан 24 сағаттық цикл ішінде өте жоғары орналастыру көлеміне қол жеткізе алады. Дегенмен, нақты өнімге өнімнің күрделілігі мен тексеру циклдері әсер етеді.
| Параметр | Типтік мән диапазоны | Ескертпелер |
| Әр жолға орналастыру жылдамдығы | 10 миллионға дейін орналастыру/24 сағ | Оңтайландырылған жағдайларда теориялық максимум |
| Компоненттер диапазоны | 01005 - 50мм×50мм BGAs | Ұсақ қадамды және үлкен пакеттерді қамтиды |
| Тексеруді қамту | 100% SPI + AOI + рентген | Көп сатылы тексеру |
| Прототипті өзгерту | ~72 сағат | Жылдам тексеру циклдері |
| Мақсатты ақаулық көрсеткіші | <0,5% | Процесске байланысты |
Іс жүзінде ПХД жинағының шығысы жылдамдық пен тұрақтылық арасындағы тепе-теңдік ретінде жақсы түсініледі. Жоғары жылдамдықты жұмыс тұрақты сапаны қамтамасыз ету үшін инспекциялық жүйелермен үздіксіз тексерілуі керек.
Электроника өндірісінде жиі кездесетін қате түсінік - жылдамырақ орналастыру әрқашан жоғары тиімділікке әкеледі. Шындығында, бақылаусыз шамадан тыс жылдамдық жасырын тиімсіздікті тудыруы мүмкін.
Орналастыру жылдамдығы оңтайлы процесс шектерінен асқанда, бірнеше мәселе туындауы мүмкін:
- Қайта өңдеуді қажет ететін тураланбаған компоненттер
- Дәнекерлеу немесе құлпытас салу әсерлері
- Тексеруден бас тарту көрсеткіштерінің артуы
- Тестілеу кезінде қосымша жөндеу циклдары
Бұл мәселелер өңделмеген өнімділік сандарында бірден пайда болмайды, бірақ соңғы жеткізу мерзімдеріне айтарлықтай әсер етеді.
Осы себепті заманауиSMT PCB жинағыстратегиялар максималды теориялық жылдамдыққа емес, теңдестірілген оңтайландыруға басымдық береді.
Машина мүмкіндіктерінен басқа, технологиялық инженерия өндірістің тұрақты өнімін сақтауда орталық рөл атқарады.
Негізгі элементтерге мыналар жатады:
- орналастыру күрделілігін азайту үшін DFM (Өндіріс үшін дизайн) талдауы
- Машинаның бос тұру уақытын азайту үшін оңтайландырылған фидер орналасуы
- AOI мен орналастыру жүйелері арасындағы нақты уақыттағы кері байланыс циклдері
- Материалдық үзілістерді болдырмау үшін жеткізу тізбегін үйлестіру
Бұл факторлар жоғары жылдамдықты мүмкіндіктің дәйекті нақты әлемдегі өндірістік өнімділікке айналуын қамтамасыз етеді.
Әртүрлі өнім түрлері әртүрлі SMT конфигурацияларын қажет етеді. Тұрмыстық электроника, өнеркәсіптік басқару тақталары және автомобиль модульдерінің барлығы орналастыру тығыздығы мен тексеру қатаңдығына әртүрлі шектеулер қояды.
Сондықтан икемді ПХД жинағы ортасы бір бекітілген орнатуға сүйенбей, желі конфигурацияларын динамикалық түрде бейімдеу керек.
ПХД құрастыру мүмкіндігін сағатына құрамдас бөліктер тұрғысынан бағалағанда, оқшауланған машина сипаттамаларын емес, жүйе деңгейіндегі өнімділікті ескеру маңыздырақ.
Үш негізгі қорытынды шығады:
- Өтімділік тек орналастыру жылдамдығына емес, толық өндіріс тізбегіне байланысты.
- Тексеру жүйелері қосымша шығындар емес, шығыс тұрақтылығының ажырамас бөлігі болып табылады.
- Нақты тиімділікке жылдамдық, дәлдік және қайталану арасындағы тепе-теңдік арқылы қол жеткізіледі.
Қазіргі заманғы электрониканы дамытуда бұл тепе-теңдік көбінесе ең жоғары сандық өнімділікке қарағанда маңызды.
Сайып келгенде,SMT PCB жинағыөнімділікті жоғары жылдамдықты орналастырудың, дәлдікпен басқарудың және көп деңгейлі тексерудің үйлестірілген балансы ретінде түсіну керек, бұл электроника жүйелерінің тұжырымдамадан болжамды тұрақтылықпен сенімді орындауға өтуін қамтамасыз етеді.
