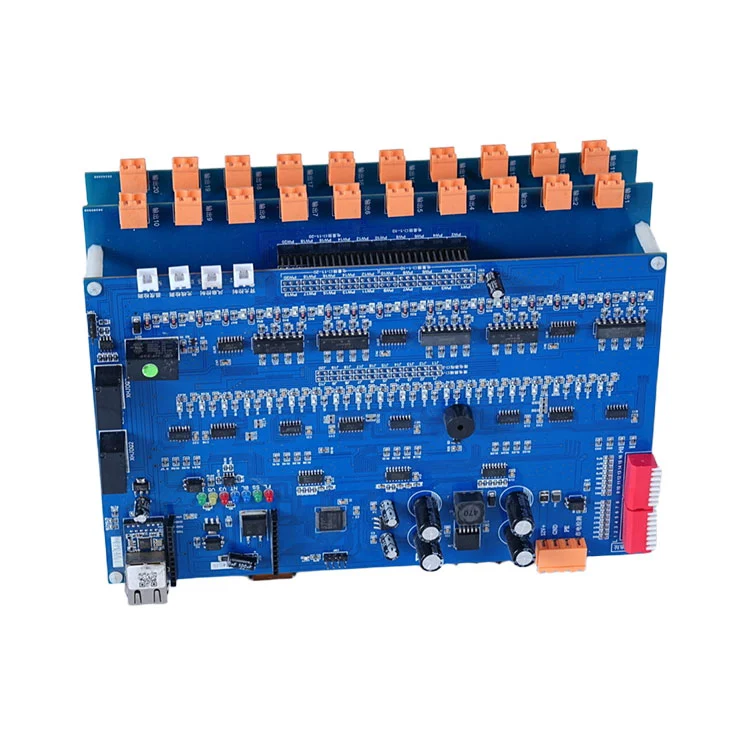

Электроникаға арналған беттік орнату SMT PCB құрастыру қызметі

Fanway компаниясының электроникаға арналған беттік орнатуға арналған SMT PCB құрастыру қызметі сіздің ПХД конструкцияларын толығымен тексерілген, өндіріске дайын жинақтарға айналдырады. Біздің үстіңгі монтаждау технологиясы процессіміз әрбір жинақтың сенімділік стандарттарына сәйкес келетініне көз жеткізу үшін жоғары жылдамдықты таңдау және орналастыру жабдықтарын қатаң желідегі сапаны бақылаумен, соның ішінде дәнекерлеу пастасын тексеру (SPI), автоматтандырылған оптикалық тексеру (AOI), рентгендік тексеру және функционалдық сынақтарды біріктіреді.

Өнімнің артықшылықтары

Электроникаға арналған Surface Mount SMT PCB құрастыру қызметінің көмегімен сіз жоба нәтижелерін тікелей жақсартатын төрт негізгі күшті пайдаланасыз:

1. Сапаны төмендетпей жоғары жылдамдықты өткізу қабілеті

Біздің 8 SMT желісінің әрқайсысы 24 сағаттық кезеңде 10 миллионға дейін құрамдас бөліктерді орналастыра алады. Минутына он мыңдаған құрамдас бөліктерді жоғары жылдамдықпен орналастыру жылдамдығы өндірісті жалғастырады, ал біздің көп сатылы тексеру қақпалары ақауларды соңғы құрастыруға жеткенге дейін ерте анықтайды.

2. Микрон деңгейіндегі орналастыру дәлдігі

Кіріктірілген машина көру жүйелері және нақты уақыттағы динамикалық түзету технологиясы ±25 мкм шегінде орналастыру дәлдігін қамтамасыз етеді. Дәлдіктің бұл деңгейі 0,3 мм қадамдық BGA, QFN және 01005 чип өлшемдерін қоса, нөлге жуық орналастыру ақаулары бар ультра жұқа қадамдық құрамдастарды қолдайды.

3. Сенімділік үшін құрастырылған жинақ

Жеке монтаждау алгоритмдері және оңтайландырылған қайта ағынды дәнекерлеу профильдері ұзартылған жұмыс мерзімі және саладағы жетекші MTBF рейтингтері бар ПХД жинақтарын шығарады. Әрбір тақта сіздің соңғы пайдалану ортаңыздың талаптарына төтеп беру үшін жасалған.

4. Бума түрлері бойынша құрамдас икемділігі

Біздің SMT желілері 01005 (0,02″×0,01″) бастап 50мм×50мм үлкен BGA-ға дейінгі құрамдастарды орналастырады. Біз BGA, QFN, DFN, LQFP, LFCSP, WLCSP, SOIC, UBGA, Power SO және LGA пакеттерін жүйелі түрде өңдейміз, бұл сізге құрастыру шектеулері жоқ дизайн еркіндігін береді.

5. Экономикалық тиімді көлемді өндіру

Деңгейлі баға белгілеу көлемді тапсырыстар бойынша тікелей 15% шығындарды төмендетуге мүмкіндік береді. DFM талдауы өндірістің жұмыс үрдісін оңтайландырады және жобаның бүкіл өмірлік циклі бойына нөлдік жасырын төлеммен материалдық қалдықтарды 18%-ға дейін азайтады.

Беткейлік SMT PCB жинағы дегеніміз не?

Беткейге орнату технологиясы (SMT) қазіргі заманғы электроника үшін басым ПХД құрастыру процесі болып табылады. Автоматтандырылған таңдау және орналастыру машиналары миниатюралық электрондық компоненттерді тікелей баспа тақшасының бетіне орналастырады, содан кейін тұрақты электрлік және механикалық қосылымдарды қалыптастыру үшін қайта ағынды дәнекерлеу арқылы. Әдетте үлкен қосқыштар немесе қосымша механикалық күшті қажет ететін құрамдас бөліктер үшін сақталған саңылау технологиясынан (THT) айырмашылығы, SMT жоғары құрамдас бөліктердің тығыздығын, шағын тақта іздерін және жылдамырақ автоматтандырылған құрастыруды қамтамасыз етеді.

Біз немен айналысамыз?

Өндіріс көлемінің прототипі
Бір блокты инженерлік прототиптерден бастап үлкен көлемді өндірістерге дейін біз жобаның кезеңіне сәйкес SMT құрастыру қызметтерін кеңейтеміз. 72 сағаттық жылдам прототиптеу дизайныңызды тез қолыңызға алады, ал біздің 8 желілік өндіріс алаңы тұрақты сапамен көлемді тапсырыстарды орындайды.

Нәзік қадам және миниатюралық құрамдас бөліктер
Біздің жабдық 01005 пассивті, 0,3 мм дәл BGA, QFN, DFN, LGA, WLCSP және басқа жетілдірілген пакет түрлерін қолдайды. Біз көптеген құрастырушылар сенімді түрде өңдей алмайтын компоненттерді орналастырамыз.

Аралас технология ассамблеялары
SMT-ті тесік құрамдастарымен біріктіретін тақталар әр технология үшін сәйкес процестермен жиналады, бұл жоғары тығыздықтағы SMT орналастыруымен қатар қосқыштар мен үлкен бөлшектердің берік дәнекерлеу қосылыстарын қамтамасыз етеді.

Екі жақты SMT
Екі жағында құрамдас бөліктері бар тығыз тақта орналасулары екінші өту кезінде құрамдастарды қорғау үшін мұқият жылуды басқару арқылы кеңейтілген қайта ағынды мүмкіндіктеріміз арқылы жиналады.

Біздің SMT құрастыру мүмкіндіктері

Электроникаға арналған Surface Mount SMT PCB құрастыру қызметінің мүмкіндіктеріне мыналар кіреді:

8 кеңейтілген SMT желісі
Әрбір желі 24 сағаттық кезеңде 10 миллион орналастыруды орындауға қабілетті жоғары жылдамдықты, жоғары дәлдіктегі орналастыру жабдығымен жабдықталған. Өндіріс қуаты тапсырыс көлеміне қарай таралады.

Сапаны кешенді бақылау
Әрбір жинақ SPI (дәнекер пастасын тексеру), AOI (автоматтандырылған оптикалық тексеру), жасырын дәнекерлеу қосылыстарын рентгендік тексеру (BGAs, LGA) және функционалдық сынақтан өтеді. Толық визуалды тексеру жөнелту алдында соңғы тексеруді қамтамасыз етеді.

Жылдам прототиптеу
Прототиптік тақталар үшін 72 сағаттық айналым дизайныңызды тез сынақтан өткізеді. Біздің <0,5% құрастыру ақауының көрсеткіші қайта өңдеуге арналған прототиптердің азаюын және бірінші мақаланың сенімдірек тексерулерін білдіреді.

DFM талдауы
Өндіріс мүмкіндігін шолуға арналған дизайн өндіріс басталар алдында ықтимал құрастыру мәселелерін анықтайды. Біз құрамдас бөліктер арасындағы қашықтықты, төсем дизайнын және панельизацияны ертерек белгілейміз, бұл қайта өңдеу мен сынықтарды азайтады.

Рұқсат етілген құрамдас жеткізу тізбегі
Texas Instruments, Murata және Samsung сияқты OEM рұқсаты бар жеткізушілермен серіктестік мөлдір бағамен және кепілдендірілген жеткізу мерзімімен түпнұсқа компоненттерді қамтамасыз етеді. Ешқандай жалған бөлшектер, жеткізілім тосынсыйлары жоқ.

Неліктен Fanway таңдау керек

1. OEM және ODM тәжірибесінің 12+ жылдық тәжірибесі
Біз он жылдан астам уақыт бойы электроникаға арналған Surface Mount SMT PCB құрастыру қызметін ұсынып келеміз. Біздің процестеріміз жетілдірілген, сапа жүйелеріміз жетілген және біздің командамыз нақты әлемдік өндірісте ненің жұмыс істейтінін және ненің жарамсыз екенін біледі.

2. ISO 9001, IPC‑A‑610 2/3 класы және UL сертификаты
Біздің мекеме халықаралық деңгейде мойындалған сапа және қауіпсіздік сертификаттары бойынша жұмыс істейді. 3-сынып мүмкіндігі ақаулық медициналық, аэроғарыштық және маңызды өнеркәсіптік жүйелердің таңдауы болып табылмайтын қолданбаларға арналған жинақтарды құрастыруды білдіреді.

3. Жобаны соңына дейін қолдау
ПХД дизайнын оңтайландырудан және құрамдастарды алудан құрастыру және соңғы тестілеу арқылы біз бүкіл өндірістің өмірлік циклін басқарамыз. Бір байланыс нүктесі, бір сапа стандарты, бір жеткізу.

4. Жасырын алымдарсыз ашық баға белгілеу
Көлемге негізделген деңгейлі баға, нақты шығындарды бөлу және күтпеген төлемдер жоқ. Біз келтіретініміз - сіз төлейтін нәрсе.

5. Жеткізу тізбегінің дәлелденген тұрақтылығы
Уәкілетті дистрибьюторлар мен агенттердің ғаламдық желісі біздің нарық тапшылығы кезінде де құрамдастарды қорғайтынымызды білдіреді. Өндірісіңізді кестеге сай ұстау үшін біз жеткізу уақытының көрінуін сақтаймыз және сатып алу стратегияларын реттейміз.
