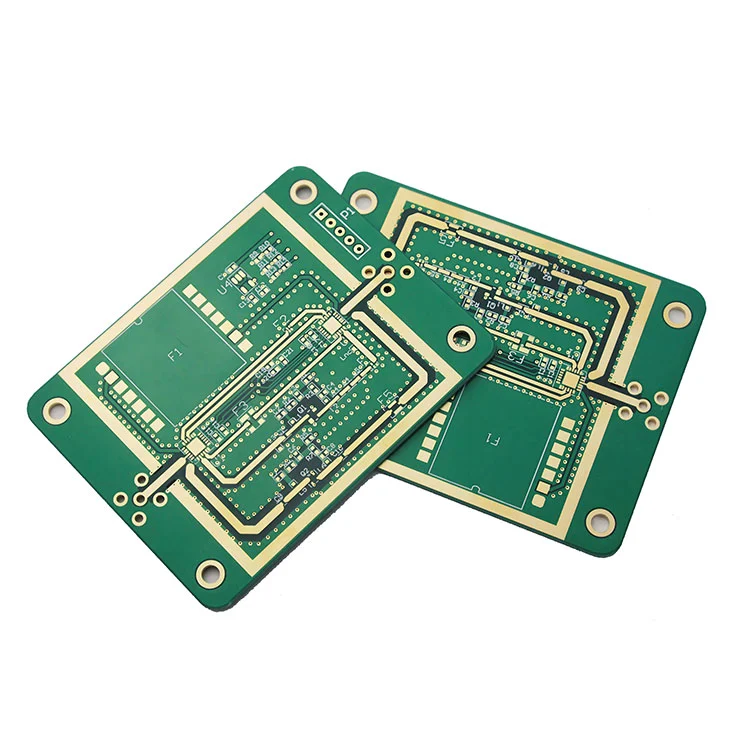

Жоғары жиілікті ПХДтехнология ГГц диапазонында жұмыс істейтін заманауи радиожиілік, микротолқынды пеш және жоғары жылдамдықты цифрлық жүйелер үшін өте маңызды. Жиіліктер ұлғайған сайын сигналдың жоғалуы, кедергінің сәйкессіздігі және электромагниттік кедергі дизайнның маңызды мәселелеріне айналады. Бұл толық нұсқаулық жоғары жиілікті ПХД сигнал тұтастығын қалай жақсартатынын, материалдарды, дизайн стратегияларын, өндіріс процестерін, шығын факторларын және жалпы инженерлік ауыру нүктелеріне практикалық шешімдерді зерттейтінін түсіндіреді. 5G модульдерін, автомобиль радарын, спутниктік жүйелерді немесе жоғары жылдамдықты байланыс құрылғыларын жасап жатырсыз ба, бұл мақала тұрақты және сенімді өнімділікке қол жеткізуге көмектесетін нақты техникалық түсініктерді береді.
Жоғары жиілікті ПХД әдетте 500 МГц-тен жоғары және жиі көп ГГц диапазондарына таралатын жиіліктерде сенімді жұмыс істеу үшін жасалған. Бұл деңгейлерде тіпті диэлектрлік қасиеттердің, мыс кедір-бұдырлылығының және із геометриясының кішігірім ауытқулары тізбектің әрекетіне айтарлықтай әсер етуі мүмкін.
Кәдімгі тақталардан айырмашылығы, жоғары жиілікті ПХД конструкциялары болжамды сигнал беруді қамтамасыз ету үшін аз шығынды материалдарды, қатаң бақыланатын кедергіні және нақты өндірістік төзімділікті қажет етеді.
Жиілік артқан сайын:
Жоғары жиілікті ПХД технологиясы озық материалдарды оңтайландырылған дизайн әдістемелерімен біріктіру арқылы осы қиындықтарды шешеді.
| Материал | Диэлектрлік тұрақты (Дк) | Жоғалту тангенсі (Df) | Қолданба |
|---|---|---|---|
| Модификацияланған FR-4 | 4.2–4.5 | 0,015–0,02 | Төменгі ГГц конструкциялары |
| Роджерс ламинат | 2,2–3,5 | 0,0009–0,003 | РЖ және микротолқынды пеш |
| PTFE негізіндегі | 2,0–2,5 | Ультра төмен | Спутник және радар |
| Көмірсутекті керамика | 3,0–3,5 | Төмен | 77 ГГц автомобиль радары |
Shenzhen Fanway Technology Co., Ltd сияқты өндірушілер диэлектрлік тұрақтылық пен консистенцияны өндіру алдында мұқият тексереді.
Тиімді жинақтау дизайны экрандауды және сигналдың тұтастығын жақсартады.
| Қабат | Функция |
|---|---|
| Жоғарғы | РЖ сигналын бағыттау |
| Ішкі 1 | Жер үсті |
| Ішкі 2 | Күшті ұшақ |
| Төменгі | Қорғау / Қосымша сигналдар |
Жерге дұрыс сілтеме жасау EMI азайтады және кедергі тұрақтылығын жақсартады.
Жоғары жиілікті ПХД өндірісі қажет:
Shenzhen Fanway Technology Co., Ltd партиялар бойынша тұрақты электр өнімділігін қамтамасыз ету үшін қатаң технологиялық бақылауды жүзеге асырады.
Шығын драйверлеріне материалды таңдау, қабаттар саны, кедергілерге төзімділік және сынақтың күрделілігі кіреді. РЖ материалдарын стандартты ядролармен біріктіретін гибридті жинақ конструкциялары құны мен өнімділігін теңестіре алады.
Бағалау:
Shenzhen Fanway Technology Co., Ltd компаниясы көп материалды гибридті тақталарды, дәлдікпен кедергілерді бақылауды, жылдам прототиптеуді және қатаң сынақ процедураларын қоса алғанда, жоғары жиілікті ПХД өндірісінің жан-жақты шешімдерін ұсынады. Олардың инженерлік тобы тұтынушыларға дизайнды қараудан бастап жаппай өндіріске дейін қолдау көрсетеді, бұл ГГц қолданбаларында тұрақты өнімділікті қамтамасыз етеді.
1-сұрақ: Жоғары жиілікті ПХД материалдарын қандай жиілікте қарастыруым керек?
Әдетте 500 МГц жоғары, әсіресе көп ГГц диапазонында жұмыс істегенде.
2-сұрақ: Стандартты FR-4 RF қолданбаларын өңдей ала ма?
Төменгі жиілікті шектеулі конструкциялар ғана; Тұрақтылық үшін арнайы радиожиілік материалдарға артықшылық беріледі.
3-сұрақ: Ең маңызды параметр қандай?
Жанама жоғалту (Df) сигналдың әлсіреуіне айтарлықтай әсер етеді.
4-сұрақ: Сигналдың көрінісін қалай азайтуға болады?
Кедергінің дәл бақылауын және жинақтың дұрыс дизайнын қамтамасыз етіңіз.
5-сұрақ: Жобамды қалай бастауға болады?
Жасалмас бұрын дизайн файлдарын қарап шығу үшін тәжірибелі өндірушімен кеңесіңіз.
Жоғары жиілікті ПХД сигналдың тұтастығын сақтауда, жоғалтуды азайтуда және озық ГГц жүйелерінде тұрақты өнімділікті қамтамасыз етуде шешуші рөл атқарады. Материалды таңдаудан бастап дәлдікпен өндіруге дейін әрбір бөлшек маңызды.
Егер сіз сенімді, өнімділігі жоғары Жоғары жиілікті ПХД өндірісіне қолдау іздесеңіз,Shenzhen Fanway Technology Co., Ltdсарапшылық басшылық пен өндірістің озықтығын қамтамасыз етуге дайын.
Жаңа РЖ немесе жоғары жылдамдықты жоба әзірленуде ме?БайланысБізге бүгін сіздің техникалық талаптарыңызды талқылау және жоғары жиілікті ПХД қажеттіліктері үшін бейімделген шешімді алу үшін.
