Бүгінгі бәсекеге қабілетті электроника өндірісінің ландшафтында дұрыс баспа платасының материалын таңдау өнімнің сенімділігіне, үнемділігіне және өндіріс ауқымдылығына айтарлықтай әсер етуі мүмкін. FR-4 талқылауларда басым болғанымен,CEM-1 ПХДкөптеген бір қабатты қолданбалар үшін практикалық және жоғары үнемді шешім болып қала береді. Бюджеттік шектеулермен өнімділікті теңестіретін инженерлер мен сатып алу менеджерлері үшін CEM-1 қашан және не үшін таңдау керектігін түсіну қажетсіз шығындар мен өндіріс кідірістерін жояды. Бұл жан-жақты нұсқаулық CEM-1 ПХД құрылымын, қасиеттерін, қолданбаларын, артықшылықтарын, шектеулерін және көздерін қарастырады, бұл сізге сенімді және негізделген шешімдер қабылдауға көмектеседі.

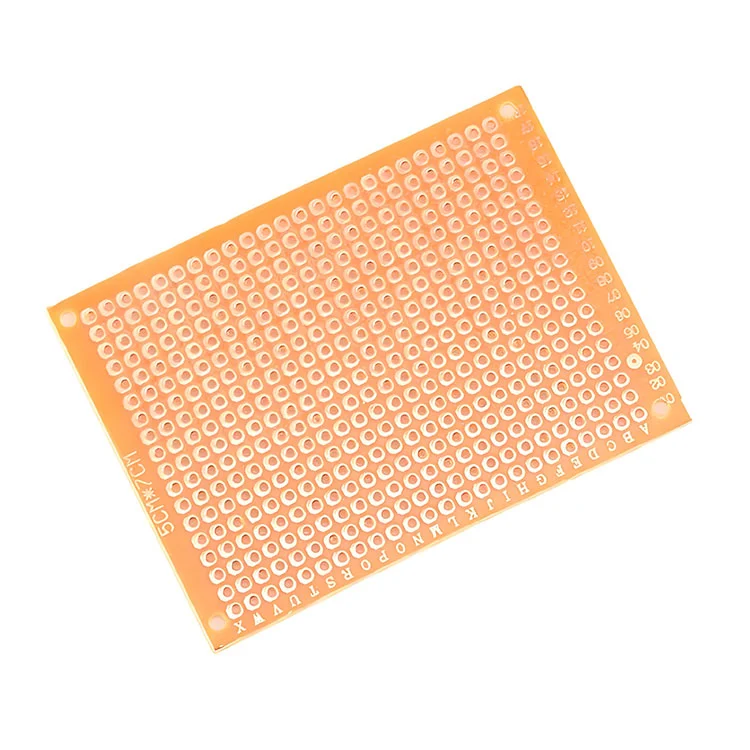

CEM-1 ПХД (Composite Epoxy Material 1) – негізінен бір қабатты баспа схемалары үшін пайдаланылатын жалынға төзімді композиттік негіз материалы. Ол эпоксидті шайырмен сіңдірілген қағаз негізіндегі өзекпен біріктірілген шыны матаның беткі қабатынан тұрады. Бұл гибридті құрылым механикалық беріктік пен үнемділік арасындағы тепе-теңдікті қамтамасыз етеді.
Толық шыны талшықты арматураны пайдаланатын FR-4-тен айырмашылығы, CEM-1 бетінде бір шыны талшықты қабаты бар, бұл оны көп қабатты құрылысты немесе жоғары механикалық кернеуге төзімділікті қажет етпейтін қолданбалар үшін өте қолайлы етеді.
CEM-1 ПХД ішкі құрылымы оның өнімділік сипаттамаларында шешуші рөл атқарады.
Осы қабатты композицияның арқасында CEM-1 ПХД стандартты тұтынушылық электроника үшін механикалық тұрғыдан тұрақты болып табылады, сонымен бірге шыны талшықты баламалармен салыстырғанда төмен материал құнын сақтайды.
| Меншік | Типтік мән | Өнімділікке әсер ету |
|---|---|---|
| Жалынға төзімділік | UL94 V-0 | Өрт қауіпсіздігі жақсарды |
| Диэлектрик тұрақтысы | 4,5 – 5,2 | Төмен жиілікті тізбектер үшін қолайлы |
| Жылу кедергісі | Орташа | Жоғары қуатты тізбектер үшін өте қолайлы емес |
| Механикалық беріктік | Орташа | Стандартты қолданбалар үшін жақсы |
| Қабатты қолдау | Тек бір қабатты | Шектеулі дизайн күрделілігі |
| Ерекшелік | CEM-1 ПХД | FR-4 ПХД |
|---|---|---|
| Құрылымы | Құрама қағаз + шыны беті | Толық шыны талшық |
| Қабатты қолдау | Бір қабатты | Бір қабаттан көпқабатқа дейін |
| Құны | Төмен | Жоғарырақ |
| Механикалық беріктік | Орташа | Жоғары |
| Ыстыққа төзімділік | Орташа | Жоғары |
Егер сіздің өніміңіз көп қабатты маршруттауды, ауыр құрамдас бөліктерді немесе жоғары термиялық жүктемелерді қажет етсе, әдетте FR-4 таңдалады. Дегенмен, қарапайым, шығынды қажет ететін, бір қабатты конструкциялар үшін CEM-1 PCB тамаша құндылықты ұсынады.
CEM-1 ПХД қарапайымдылық пен үнемділік маңызды болып табылатын қолданбаларда кеңінен қолданылады:
Shenzhen Fanway Technology Co., Ltd компаниясында CEM-1 PCB өнімділік талаптары қалыпты, бірақ шығындарды бақылау маңызды болып табылатын тұтынушылық электрониканың үлкен көлемін өндіру үшін жиі таңдалады.
CEM-1 материалдары, әдетте, толық шыны талшықты ламинаттарға қарағанда қол жетімді. Кең ауқымды өндіріс үшін бұл айтарлықтай үнемдеуге әкеледі.
Ол төмен жиілікті қолданбалар үшін сенімді оқшаулау қасиеттерін қамтамасыз етеді.
UL94 V-0 рейтингі өрт қауіпсіздігі стандарттарына сәйкестігін қамтамасыз етеді.
CEM-1 қалың шыны талшықты тақталармен салыстырғанда жаппай өндірісте тесуге және өңдеуге оңай.
Бұл шектеулерді түсіну дизайнды қайта өңдеуді және өнімнің күтпеген ақауларын болдырмайды.
Келесі бақылау тізімін қарастырыңыз:
Жауаптардың көпшілігі «иә» болса, CEM-1 PCB дұрыс таңдау болуы мүмкін.
Shenzhen Fanway Technology Co., Ltd қатаң сапаны бақылау стандарттары бар дәл PCB өндіруге маманданған:
Тәжірибелі өндірушімен серіктестік тіпті үнемді CEM-1 ПХД өнімдері жоғары сенімділік пен тұрақтылықты сақтайды.
Жоқ, CEM-1 негізінен бір қабатты қолданбаларға арналған.
Ол қалыпты қызу кезінде жеткілікті түрде жұмыс істейді, бірақ жоғары қуатты немесе жоғары температуралы орталар үшін ұсынылмайды.
Иә, ол композициялық материал құрылымына байланысты әдетте үнемді.
CEM-1 материалдарының көпшілігі UL94 V-0 отқа төзімділік талаптарына сәйкес келеді.
CEM-1 ПХД бір қабатты электрондық қосымшалар үшін практикалық және үнемді шешім болып қала береді. Оның теңдестірілген өнімділігі, жалынға төзімділігі және қолжетімділігі оны үлкен көлемдегі тұрмыстық электроника өндірісінде ерекше құнды етеді. Оның күшті жақтары мен шектеулерін түсіну арқылы кәсіпорындар шығындарды бақылау кезінде өнімнің өнімділігін оңтайландыра алады.
Келесі жобаңыз үшін CEM-1 ПХД бағалап жатсаңыз,Shenzhen Fanway Technology Co., Ltdөндірістік мақсаттарыңызды қолдау үшін сенімді өндірістік тәжірибені, қатаң сапаны қамтамасыз етуді және бәсекеге қабілетті бағаны ұсынады. Қолданбаңызға сәйкестендірілген шешімдер мен кәсіби нұсқаулық үшін,бізбен хабарласыңыбүгін электрондық өнімдеріңізді тиімді және сенімді нарыққа шығаруға қалай көмектесетінімізді талқылау үшін.
