Неліктен электроника өндірісі үшін кәсіби PCB құрастыруы сыни?

Басты жаңалықтар тақырыптары: ПХД құрамындағы трейдерлер

Соңғы тенденциялар туралы ақпараттануПХД құрастыруыӨндірушілерге бейімдеу және инновация көмектесе алады. Мұнда ең көп ізденістер бар - жаңалықтар үшін қазіргі салалық талаптарды көрсететін жаңалықтар үшін:

Бұл тақырыптар саланың дәл, тиімділікке, тиімділікке, тұрақтылыққа, тұрақтылыққа және бейімделуіне назар аударады, бұл компоненттерді бір-біріне біріктіретін PCB құрастырудың технологиясы.

PCB құрастыру дегеніміз не?

PCB құрастыру, көбінесе PCBA ретінде қысқартылған, бұл электронды компоненттерді функционалды электрондық құрылғыны жасау үшін баспа схемасына орнату процесі болып табылады. ПХБ өзі - өткізгіштік емес материалдардан жасалған жалпақ тақтай, мысалы, шыны емес материалдардан жасалған, мысалы, өткізгіштігі (іздері), оның бетіне бар. Бұл іздер әр түрлі компоненттерді қосады, электр тогының ағып кетуіне мүмкіндік береді және құрылғыны белгіленген функцияларды орындауға мүмкіндік береді.

ПХД құрастыру процесі жалаңаш ПХД-ны (ПХB өндірісі ретінде белгілі) өндіруді жалғастырады және бірнеше негізгі қадамдарды қамтиды. Оларға дәнекерлеуші қосымшасы, компоненттерді орналастыру, дәнекерлеу (толқын дәнекерлеу немесе рефрақұрылым), тексеру және тестілеу кіреді. Әр қадам компоненттердің дұрыс орналастырылғанын, мықтап бекітілгеніне және белгіленгендей жұмыс істеуін қамтамасыз ету үшін егжей-тегжейге мұқият және назар аударуды қажет етеді.

Дәлдік пен консистенцияның жоғары деңгейіне қол жеткізу үшін автоматтандырылған пештер құрастыру қызметтері, мысалы, автоматтандырылған пастерлер және автоматтандырылған оптикалық тексеру (AOI) жүйелері (AOI) жүйелері сияқты кеңейтілген жабдық. Бұл әсіресе маңызды, өйткені электронды құрылғылар күрделі бола бастайды, аз компоненттермен және жоғары компоненттер тығыздығы бар.

Неліктен кәсіби ПХД құрастыруы маңызды

Дәлдік пен дәлдікті қамтамасыз ету
Қазіргі заманғы электрондық құрылғылар көбінесе ұсақ компоненттер, мысалы, беттік - Технология (SMT) бөлшектері, мысалы, мөлшері миллиметрмен немесе тіпті микрометрлермен өлшенеді. Бұл компоненттерді қолмен құрастыру уақыт тек уақытты ғана емес, сонымен қатар қателерге бейім емес, сонымен қатар қателерге бейім, мысалы, дұрыс емес орналастыру немесе компоненттерге зақым келтіру. Кәсіби ПХД құрастыруы компоненттерді жоғары дәрежелі дәлдікпен орындай алатын автоматтандырылған жабдықты қолданады, әр бөліктің дәл қай жерде болуы керек екенін қамтамасыз ете алады. Бұл дәлдік электр қосылымдарының тұтастығын сақтау және құрылғының дұрыс жұмыс істеуін қамтамасыз ету үшін өте маңызды.
Жиналыс сапасы және сенімділік стандарттары
Электрондық құрылғылар тұтынушы электроникадан медициналық жабдыққа және аэроғарыштық жүйелерге дейін қолданылады. Осы қосымшалардың көпшілігінде сенімділік маңызды. Нашар жиналған ПХД құрылғының ақауларына әкелуі мүмкін, олар қаржылық шығындар, беделге, тіпті қауіпсіздікке әкелуі мүмкін. Кәсіби ПХД құрастыру провайдері сапаны бақылаудың қатаң бақылау стандарттарын, мысалы, ISO 9001, IPC - A - 610 (PCB құрастырудың салалық стандарты) және ISO 13485 (медициналық құрылғыны өндіру үшін). Бұл стандарттар құрастыру процесінің дәйекті екендігіне және түпкілікті өнім сапалы және сенімділікке қойылатын талаптарға сәйкес келеді.
Тиімділігі мен тиімділігін оңтайландыру
Кейбір өндірушілер ПХД құрамындағы шығындарды ескере отырып, шығындарды үнемдеу үшін, кәсіби қызметтер көбінесе ұзақ мерзімді перспективада тиімділікті ұсынады. Кәсіби ассамблеялар құрастыру процесін, қалдықтарды азайтуға, қалдықтарды азайтуға және қымбатқа әкелуі мүмкін қателіктер қаупін азайтуға мүмкіндік беретін сараптама, жабдықтар және экономика бар. Сонымен қатар, олар жабдықтаушылармен белгіленген қатынастардың арқасында олар компоненттерді бәсекеге қабілетті бағамен бастапқыда алады. Бұл өндірушілерге ПХД Ассамблеясының кешенді және мамандандырылған тапсырмасын сарапшыларға және мамандандырылған тапсырмадан шығару кезінде, мысалы, өнімді жобалау және маркетинг, мысалы, өнімнің өзекті құзыреттеріне назар аударуға мүмкіндік береді.
Технологиялық жетістіктерге бейімдеу

Электроника индустриясы үнемі дамып келе жатқан, жаңа технологиялар мен компоненттер түрлері бар. Кәсіби ПХД құрастыру провайдерлері ғылыми-зерттеу жұмыстарына инвестиция салады - осы жетістіктермен жұмыс істеуге арналған. Олардың 3D IC қаптамасы, икемді ПХД және жоғары жиілік компоненттері сияқты жаңа технологияларды және жоғары жиілікті компоненттерді өңдеуге арналған білімдері мен жабдықтары бар, олар арнайы құрастыру әдістерін қажет етеді. Кәсіби ассемблермен серіктестік арқылы өндірушілер өз өнімдерінің нарықтағы бәсекеге қабілетті сақтай отырып, соңғы құрастыру әдістерін қолдана отырып салынғанын қамтамасыз ете алады.

PCB құрастырудың кәсіби жұмысы қалай жұмыс істейді

Дәнекерлендіргішті қою

ПХД құрамындағы алғашқы қадам - ПХД-ға дәнекерленген паста қолдану. Шынайы паста - бұл майланған бөлшектер мен ағынның қоспасы, ол металл беттерін тазартады және дәнекерлеуге ықпал етеді. Қою PCB дизайнына сәйкес келетін трафарет арқылы қолданылады, оның құрамдас бөліктері орналастырылатын электродтарға ғана беріледі. Автоматтандырылған дәнекерлеушілер Пастерді пастерлер Пастердің біркелкі қолданылуын қамтамасыз ету үшін дәл қысым мен жылдамдықты пайдаланады, бұл жақсы дәнді дақтарды қамтамасыз ету үшін өте маңызды.
Компонентті орналастыру
Пол дәндері қолданылғаннан кейін компоненттер PBB-ге орналастырылған. Әдетте, әдетте, компоненттердің өлшемдері мен түрлерінің кең спектрін, үлкен компоненттерден ұсақ-түйек компоненттерінен ұсақ SMT бөлшектеріне дейін қолдануға болатын автоматтандырылған аудиториялық машиналар көмегімен жасалады. Машиналар көру жүйелерін компоненттерді анықтау үшін пайдаланады және олардың дұрыс орналасуына көз жеткізіңіз. Өткізу көлемін жоғарылату үшін белгілі бір көлемде өндіріс үшін бірнеше машиналарды қолдануға болады.
Дәнекерлеу
Компоненттер орналастырылғаннан кейін, PCB компоненттерді орнында бекіту үшін дәнекерленеді. ПХД құрастыруында қолданылатын екі негізгі түр бар: рефлекс дәнекерлеу және толқын дәнекерлеуі. Шағылысу дәнекерлеуі әдетте SMT компоненттері үшін қолданылады. ПХД рефлекс пештен өтеді, онда ауа температурасы біртіндеп пайда болады, онда дақылдар пастасын ерітіңіз, ол күшті дәнді драйверді құрметтейді, содан кейін күшті дәнді дастарқандар пайда болады. Толқын дәнекерлеуі әдетте саңылау компоненттері үшін қолданылады. ПХД балқытылған балқытылған, ол борттың түбіндегі тесіктер мен пішінді буындарды толтырады.
Тексеру және тестілеу

Дәнекерлеуден кейін, ПХД компоненттердің дұрыс орналастырылғанына және дәнекерлеу дақтарының жоғары сапалы екендігіне көз жеткізу үшін тексеріледі. Автоматтандырылған оптикалық тексеру (AOI) жүйелері жетіспейтін компоненттер, дұрыс орналастыру және дәндер сияқты ақауларды анықтау үшін камералар мен кескіндерді өңдеу бағдарламалық жасақтамасын пайдаланады. Қосымша күрделі ПХД, X-ray инспекциясы, допты гридтік массивтер сияқты, жалаңаш көзге көрінбейтін компоненттердің астындағы дәнді тексеру үшін қолданылуы мүмкін.

Тестілеу сонымен қатар процестің маңызды бөлігі болып табылады. Функционалды тестілеу оның жоспарланған функцияларын орындауын қамтамасыз ету үшін PCB-ді қосуды қамтиды. Схемада тестілеу (АКТ) жеке компоненттер мен қосылыстардың электрлік сипаттамаларын тексереді, қысқа тұйықталу немесе ашық тізбектер сияқты ақауларды анықтауға көмектеседі.

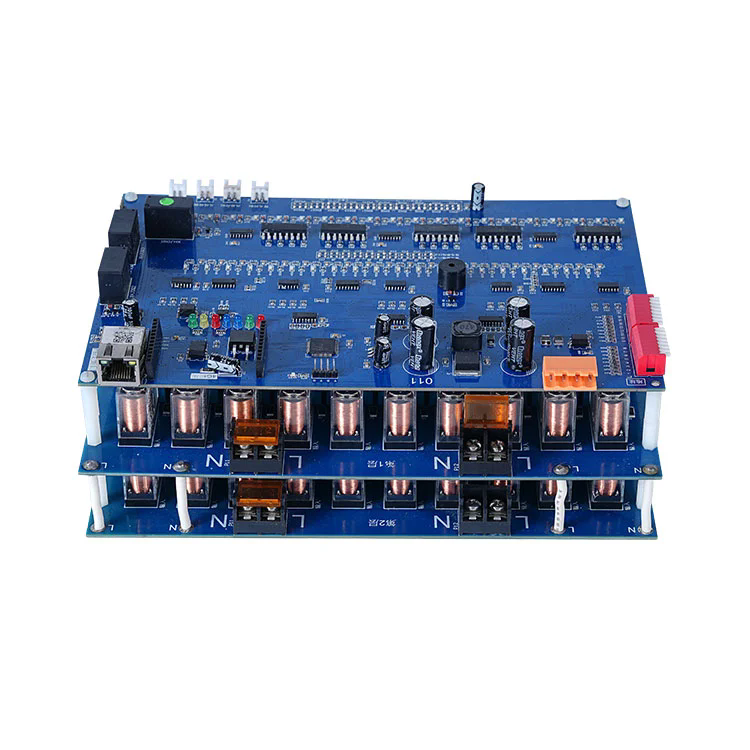

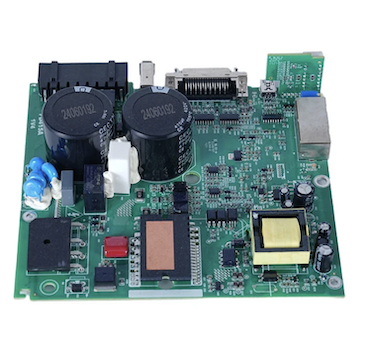

Біздің ПХД құрастыру ерекшеліктері

Біз өз клиенттеріміздің қажеттіліктерін қанағаттандыру үшін PCB құрастыру қызметтерінің кешенді спектрін ұсынамыз. Біздің PCB құрастырудың кәсіби шешімдеріміздің негізгі сипаттамалары:

Параметр	SMT стандартты құрастыру	Аралас технологиялар құрастыру (SMT + саңылауы)	Жоғары - дәлдік
Компоненттік өлшем ауқымы	01005 (0,4 мм x 0.2mm) 50 мм x 50 мм	01005 - Үлкен тесіктер - тесік компоненттері (ұзындығы 100 мм-ге дейін)	008004 (0,2 мм x 0.1mm) 30 мм 30 мм-ге дейін
ПХД өлшемді ауқымы	50mm x 50mm-ден 500 мм 500 мм	50mm x 50mm-ден 600 мм-ден 600 мм-ге дейін	30mm x 30 мм-ден 400 мм x 400 мм
Компоненттердің максималды тығыздығы	Бір шаршы метрге 2000 компоненттер	Бір шаршы метрге 1500 компонент	Шаршы метріне 3000 компонент
Дәнекерлеу технологиясы	Рефуолды дәнекерлеу (8 - пеш)	Шағдарлық дәнекерлеу + толқын дәнекерлеу	Азот атмосферасы бар кеңейтілген шағылыстыратын дәнекерлеу
Тексеру әдістері	AOI, көрнекі тексеру қолмен	AOI, X-x-рэстер инспекциясы (BGAS үшін), қолмен тексеру	AOI, 3D AOI, X-x-рэстер инспекциясы, автоматтандырылған конформды жабын
Қайта құру уақыты	Стандартты: 5 - 7 күн; Экспресс: 2 - 3 күн	Стандартты: 7 - 10 күн; Экспресс: 3 - 5 күн	Стандарт: 10 - 14 күн; Экспресс: 5 - 7 күн
Сертификаттар	ISO 9001, IPC - A - 610 сынып 2	ISO 9001, IPC - A - 610 сынып 2 және 3, ISO 13485 (міндетті емес)	ISO 9001, IPC - A - 610 сынып 3, AS9100 (Aerospace үшін)
Өндірістің максималды көлемі	Айына 100 000+ бірлік	Айына 50 000+ бірлік	Айына 30 000+ бірлік

Біздің барлық ПХД құрастыру процестеріміз сапаны қатаң бақылауға алынды және біз дайын өнімнің сенімділігі мен өнімділігін қамтамасыз ету үшін сапалы материалдар мен компоненттерді ғана қолданамыз. Біз сондай-ақ клиенттердің нақты талаптарын қанағаттандыру үшін жеке құрастыру шешімдерін ұсынамыз.

ЖҚС: ПХД құрастыру туралы жалпы сұрақтар

С: ПХБ өндірісі мен ПХД құрастыруының айырмашылығы неде?
Ж: ПХ-дің өндірісі - бұл субстрат құру, өткізгіш іздерді, бұрғылау тесіктерін, бұрғылау тесіктерін шығаратын және бетті әрлеуді қамтитын жалаңаш баспа схемасын өндіру процесі. Екінші жағынан, ПХД құрастыруы, электронды компоненттерді функционалды тізбекті құру үшін PCB-ге орнату процесі. Қысқаша айтқанда, өндіріс «Бос» тақтаны шығарады, ал Ассамблея оны жұмыс жасау үшін компоненттерді қосады.
С: Мен PCB құрастыру қызметінің дұрыс провайдерін қалай таңдауға болады?

Ж: ПХД құрастыру қызметі провайдерін таңдау кезінде келесі факторларды қарастырыңыз: олардың тәжірибесі және PCB және компоненттердің белгілі бір түрін өңдеудегі тәжірибесі; олардың сапаны бақылау процестері мен сертификаттары (мысалы, IPC - A - 610); олардың мерзімдері сіздің мерзімдеріңізді қанағаттандыру үшін олардың өндірістік қуаты және жөндеу уақыты; олардың бәсекеге қабілетті бағалар бойынша компоненттерді бастапқы көздеріне жеткізу және олардың сапасын қамтамасыз ету мүмкіндігі; және олардың клиенттерді қолдау және байланыс, оның ішінде жинақ процесінде тұрақты жаңартулар ұсыну. Сондай-ақ, сонымен қатар олардың жұмысының үлгілерін сұраныс сұрап, сапалы бағалау үшін.

Кәсіби ПХД құрастыруы - бұл сіздің өнімдеріңіздің сенімді, тиімді және нарықтағы бәсекеге қабілетті екенін қамтамасыз ететін сәтті электрониканы өндірудің негізі. -ТаShenzhen Fanwe Technology Co., Ltd.Біз өз клиенттеріміздің ерекше қажеттіліктерін қанағаттандыру үшін арнайы PCB құрастыру қызметін ұсынуға маманданамыз. Мемлекет - көркемдік техника, тәжірибелі мамандар тобы және сапаға деген адалдықпен біз ерекше нәтижелермен айналысуға дайынбыз.

Бізбен хабарласыңыБүгін біздің ПХД құрастыру қызметі туралы көбірек білу және біз сіздің электронды өнімдеріңізді өмірге қалай көмектесе аламыз.
