Фанат тиімді және сенімді PCB құрастыру қызметін жеткізуге мамандандырылған, сонымен қатар сіздің өніміңіздің сәттілігіңізді жеделдетуге арналған ерекше талаптарға сәйкес келеді.

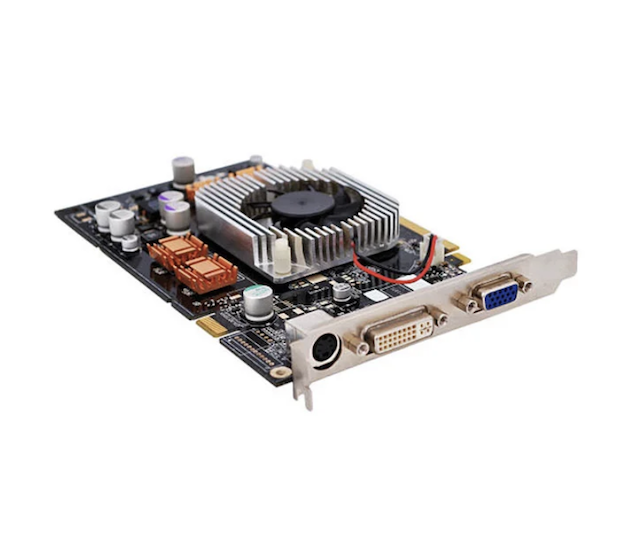

Fanway компаниясының Mixed SMT және Through-Hole технологиясын біріктіру құрастыру қызметі бір баспа платасында SMT және THT процестерін қолданады. SMT жоғары тығыздықты, жоғары жылдамдықты сигнал чиптерін өңдейді (01005 пассивті және 0,3 мм-қадамдық BGA-ны қолдайды), ал THT механикалық беріктік пен жоғары ток сыйымдылығын қажет ететін қосқыштарға, трансформаторларға, үлкен конденсаторларға және қуат құрылғыларына қамқорлық жасайды. Бұл комбинация қарапайым қабаттасу емес және ол екі технологияға кедергісіз қатар жұмыс істеуге мүмкіндік беретін бөліктерге бөлінген орналасу, жүйелі процесті басқару және жылу үйлестіру арқылы қол жеткізіледі. SMT бүгінгі ПХД құрастыру көлемінің 85%-дан астамын құраса да, аралас құрастыру ең жылдам дамып келе жатқан сегмент болып табылады, өйткені заманауи электроника ешқашан жалғыз технологияға сенбейді.
Жоғары қуат тығыздығыHDI + THT жинақтарымен
Тақтаның шектеулі аймағында жоғары тығыздықты интерконнект (HDI) маршруттауы SMT чиптері үшін ықшам сигнал желілерін қамтамасыз етеді, ал THT құрамдастары қуат контурлары үшін төмен кедергілі жолдарды ұсынады. Синергия тақтаны ұлғайтпай, жоғары өнімділік талаптарын қанағаттандыра отырып, аудан бірлігіне электр қуатын 25%-ға арттырады.
Жоғары сенімділікке арналған IPC‑A‑610 2-сынып сертификаты
Барлық аралас SMT және Through-hole технологиясын біріктіру құрастыру процестері IPC‑A‑610 2-сынып стандарттарына қатаң сәйкес келеді. SMT қайта ағынынан THT толқынына немесе селективті дәнекерлеуге дейін әрбір қадамда процесс терезелері мен тексеру критерийлері анықталған. Медицина және автокөлік сияқты сенімділікке сезімтал секторлар үшін біз ISO 13485 және IATF 16949 стандарттарына сәйкес келетін толық бақылауды қамтамасыз етеміз.
Жалпы шығындарды оңтайландыру
Бөлек SMT және THT өндірісі екі жұмыс үрдісін, екі логистиканы және қосарлы басқару шығындарын білдіреді. Аралас құрастыру екі процесті бір желіде біріктіреді,rпроцестер аралық өңдеу және қайта орналастыру ысыраптарын 50%-дан астамға азайту, бөлінген өндіріспен салыстырғанда жалпы шығындарды 30%-ға қысқарту.
Сапаны түпкілікті бақылау: SPI-ден рентгенге дейін
Аралас құрастыру бір технологиялық тақталарға қарағанда жоғары сапа қаупін тудырады SMT қосылыстары толқынды дәнекерлеу кезінде термиялық соққыға ұшырауы мүмкін және THT кірістіру бұрыннан орналастырылған SMT құрамдастарын зақымдауы мүмкін. Біздің қарсы шараларымызға мыналар кіреді: оңтайландырылған дәнекерлеу пастасы көлеміне арналған қадамдық трафареттер, толқынды дәнекерлеу алдында SMT аймақтарында жоғары температуралы таспаны қорғау және көрінетін және жасырын қосылыстарды (BGAs, LGA) қамтитын AOI + рентген сәулелерімен қосарлы тексеру.
Аралас ПХД жинағы – бір баспа платасына үстіңгі орнату (SMT) және тесік (THT) компоненттерін орнату процесі. SMT компоненттері тікелей тақта бетіне орналастырылады және қайта ағын арқылы дәнекерленген; THT сымдары алдын ала бұрғыланған тесіктер арқылы енгізіледі және толқынды немесе таңдамалы дәнекерлеу арқылы қарама-қарсы жағынан дәнекерленген. Бұл «екеуінің де ең жақсысы» стратегиясы THT-тің жоғары механикалық беріктігі мен қуатты өңдеуімен қатар SMT жоғары тығыздығы мен миниатюризациясын пайдаланады. Аралас құрастыру автомобиль электроникасында, медициналық құрылғыларда, өнеркәсіптік басқаруда және аэроғарыштық қолданбаларда кеңінен қолданылады.
Фанвей аSMT-бірінші, THT-секунд аралас SMT және Through-Hole технологиясын біріктіру жинағы өндірісінің реттілігі және бұл кірістілік үшін өте маңызды. Толық ағын:
ПХД тазалау және дәнекерлеу пастасын басып шығару
Тақтаны тазартқаннан кейін, дәнекерлеу пастасы трафарет арқылы SMT жастықшаларына басып шығарылады. Аралас тақталар үшін әртүрлі аймақтарда паста қалыңдығын реттеу үшін қадамдық трафаретті пайдалануға болады.
SMT орналастыру және қайта өңдеу
Жоғары жылдамдықты таңдау және орналастыру машиналары SMT компоненттерін орнатады, содан кейін тақта SMT дәнекерлеуін аяқтау үшін қайта ағынды пештен өтеді. Бұл қадам THT кірістіру қайта ағынының қызуы THT компоненттерінің көпшілігіне (мысалы, пластик корпус қосқыштары) зақым келтірмес бұрын орындалуы керек.
THT компонентін енгізу
Қолмен немесе автоматтандырылған кірістіру машиналары THT сымдарын жалатылған саңылауларға орналастырады. Құрамдас бөліктер бар SMT дәнекерлеу қосылыстарын жарып жіберуі немесе ПХД-ны деформациялауы мүмкін шамадан тыс күшті болдырмай, түзу өткізгіштері бар тақтаға бір деңгейде орналасуы керек.
Толқынды немесе таңдамалы дәнекерлеу
Көптеген THT компоненттері бар тақталар үшін толқынды дәнекерлеу бір өтуде барлық буындарды аяқтайды. Тығыз аралас орналасулар үшін селективті дәнекерлеу дәнекерлеуді тек THT төсемдеріне қолданады, бұл жақын маңдағы SMT компоненттерін термиялық әсерден қорғайды. Таңдамалы дәнекерлеу дәнекерлеу толқынының биіктігін 2‑5мм (әдеттегі толқынмен дәнекерлеудегі 8‑12мм-ге қарағанда) сақтайды, бұл жылу әсер ететін аймақты айтарлықтай азайтады.
Қорғасынды кесу, тазалау және тексеру
Артық сымдар кесіледі, ағын қалдықтары тазартылады, содан кейін AOI визуалды тексеру, рентгендік тексеру (жасырын буындар үшін) және функционалдық сынақ жүргізіледі.
Аралас құрастыру ПХД дизайнына ерекше талаптар қояды, келесі үш тармақ өндіріс кірісіне тікелей әсер етеді:
≥3 мм аралықпен аймақтарға бөлінген орналасу
Тақтада SMT және THT аймақтарын анық бөліңіз. THT құрамдастарын (коннекторлар, үлкен конденсаторлар) тақта жиектеріне немесе бұрыштарына жақын орналастырыңыз және кірістіру кезінде механикалық кедергілерді және толқынмен дәнекерлеу кезінде дәнекерлеудің шашырауын болдырмау үшін екі аймақ арасында кемінде 3 мм саңылау сақтайтын THT аймағынан дәл SMT құрылғыларын (BGA) алшақ ұстаңыз.
Тесік өлшеміне сәйкестік: 0,1‑0,2 мм саңылау
THT төсемінің тесігінің диаметрі біркелкі кірістіруді қамтамасыз ететін құрамдас сым диаметрінен 0,1‑0,2 мм үлкен болуы керек. Тым тығыз және кірістіру қиын немесе мүмкін емес; тым бос және құрамдас жылжиды, бұл дәнекерлеудің нашар толтырылуына әкеледі.
Термиялық рельеф және сақтау аймақтары
Үлкен мыс ұшақтарға (жер, қуат) жалғанған THT төсемдері жылудың тым тез кетуіне жол бермеу үшін термиялық рельефті спикерлерді пайдалануы керек, бұл суық буындарды тудырады. Таңдамалы дәнекерленген THT төсемдерінің айналасында көршілес құрамдастарды болдырмас үшін тиісті аумақтарды сақтаңыз.
Аралас құрастыруАралас SMT және Through-Hole технологиясын біріктіру жинағы
Автомобиль электроникасы
ECU, BMS, ADAS сенсорлық модульдері осы тақталардың барлығына сигналды өңдеуге арналған тығыз чиптер және жоғары ток коннекторлары, релелер және діріл мен температура цикліне төтеп беретін басқа THT бөліктері қажет.
Өнеркәсіптік басқару элементтері және қуат модульдері
PLC, сервожетектер, өнеркәсіптік қуат көздері SMT басқару логикасы мен коммуникацияларды өңдейді, THT қуатты MOSFET-терді, трансформаторларды және жылуды басқаруға арналған үлкен конденсаторларды бекітеді.
Медициналық құрылғылар
Пациент мониторлары, ультрадыбыстық жүйелер, сенсордың алдыңғы бөліктері мен процессор өзектеріне арналған SMT диагностикалық жабдығы, қуат қосқыштары мен жиі қосылатын интерфейстерге арналған THT.
Аэроғарыш және қорғаныс
Механикалық беріктікті талап ететін сенімділігі жоғары жүйелер THT қосылымдары MIL‑STD‑202G діріл стандарттарына сәйкес болуы керек.
Аралас Ассамблеяның 12 жылдық тәжірибесі
Біз он жылдан астам уақыт бойы SMT‑THT аралас құрастыру саласында мамандандық, DFM шолуынан бастап көлемді өндіріске дейін терең ноу-хауды қалыптастырдық. Біздің команда қандай конструкциялар толқынмен дәнекерлеу көпірлерін тудыратынын және қандай орналастырулар оқулықтарда жоқ, бірақ түпкілікті өнімділікті анықтайтын кірістіру стресс сабақтарына әкелетінін түсінеді.
ISO 9001:2015 және IPC‑A‑610 2-сынып сертификатталған
Барлық процестер сертификатталған сапа жүйелерімен орындалады. Әрбір тақта AOI, рентген және функционалдық сынақтан өтеді. Медициналық және автокөлік клиенттері үшін біз ISO 13485 және IATF 16949 стандарттарына сәйкес келетін толық бақылау құжаттамасын береміз.
Бір терезе қызметі: дизайннан жеткізуге дейін
Біз DFM шолуын, құрамдастарды сатып алуды, SMT+THT құрастыруын және соңғы сынақты ұсынамыз. Жай ғана Gerber файлдарын және BOM файлдарын беріңіз, қалғанын біз реттейміз.
Икемді көлем мүмкіндіктері
Прототиптен жоғары көлемді өндіріске дейін қолдау. Стандартты аралас тақталар үшін NRE ақысы жоқ; күрделі тақталар үшін біз инженерлік шолу және процесті оңтайландыру бойынша кеңес береміз.
С: Аралас құрастыру тақталары үшін әдеттегі жеткізу уақыты қандай?
A: Прототиптер әдетте 5‑7 жұмыс күнін алады, шағын көлемді (<1000 дана) 7‑10 күнді, ал үлкен көлемдер әр жағдайда бағаланады, әдетте 10‑15 жұмыс күні.
С: Қандай THT компоненттері толқынды дәнекерлеудің орнына селективті дәнекерлеуді қажет етеді?
A: SMT құрамдастары (әсіресе, ұсақ қадамдық BGA, QFN) THT төсеміне жақын орналасқанда немесе THT құрамдас бөліктері ыстыққа сезімтал болғанда (мысалы, пластик корпусы бар қосқыштар) таңдап дәнекерлеу ұсынылады. Ол тақтаның қалған бөлігін термиялық әсерден қорғай отырып, тек THT түйісу аймағын қыздырады.
С: Аралас SMT және Through-Hole технологиясын біріктіру жинағы арнайы ПХД субстрат материалдарын қажет етеді ме?
A: Стандартты FR‑4 аралас жинақтардың көпшілігі үшін жеткілікті. Дегенмен, тақтада жоғары қуатты THT құрамдастары (трансформаторлар, қуатты MOSFET) болса, толқынмен дәнекерленген термиялық соққыға төтеп беру үшін жоғары Tg материалын (Tg ≥ 150°C) ұсынамыз.
С: SMT және THT құрамдастарын бір жағына қоюға бола ма?
A: Иә. Екеуін де үстіңгі жағына қою - толқынды дәнекерлеу үшін түбін мөлдір қалдыратын ең қарапайым тәсіл. Дегенмен, SMT төсемдері мен THT саңылаулары арасында кемінде 2‑3 мм саңылау болуын қамтамасыз етіңіз.
С: Fanway қорғасынсыз дәнекерлеуді қолдай ма?
A: Иә. Біздің қайта ағынды және толқынды дәнекерлеу жүйелеріміз қорғасынсыз қорытпалармен (SAC305, т.б.) толығымен үйлесімді, температура профильдері сәйкес орнатылады.
С: Аралас құрастыру үшін қандай ақауларды күтуге болады?
A: DFM мұқият қатысқан кезде, аралас құрастырудың бірінші өту өнімділігі әдетте 97%-дан асады. Негізгі бақылау нүктелері: жобалау кезінде орналасуды қарау, толқынды дәнекерлеу алдында SMT қорғанысы және қосарлы AOI+Рентгендік тексеру.
