OEM зарядтау қадасы PCBA аналық платасы

OEM зарядтау қадасының PCBA аналық платасын өндіру процесі

Субстраттар FR-4 немесе жоғары жиілікті материалдарды (мысалы, Rogers 4350B) пайдаланады.

Байланыстың сенімділігін қамтамасыз ету үшін алтын жалату немесе OSP бетін өңдеу қабылданады.

DC-DC модульдері сияқты негізгі компоненттер 100% ескіру сынақтарынан өтеді.

Зарядтау Pile PCBA аналық платасы зарядтау режиміне байланысты екі түрге жіктеледі:

Айнымалы ток зарядтау қадалары және тұрақты ток зарядтау қадалары.

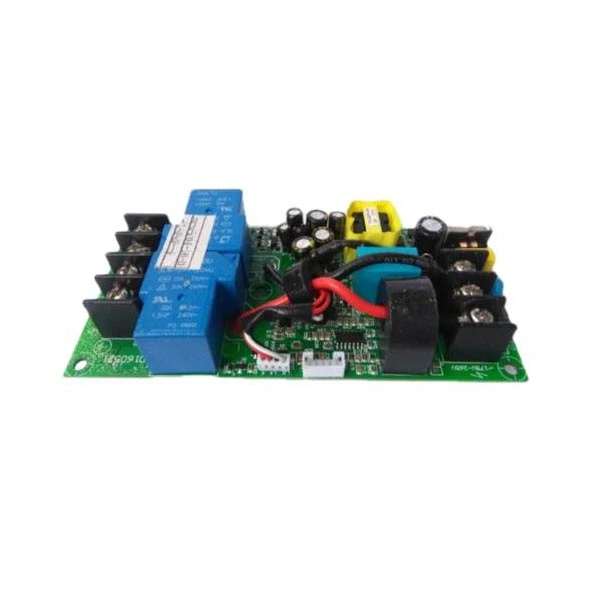

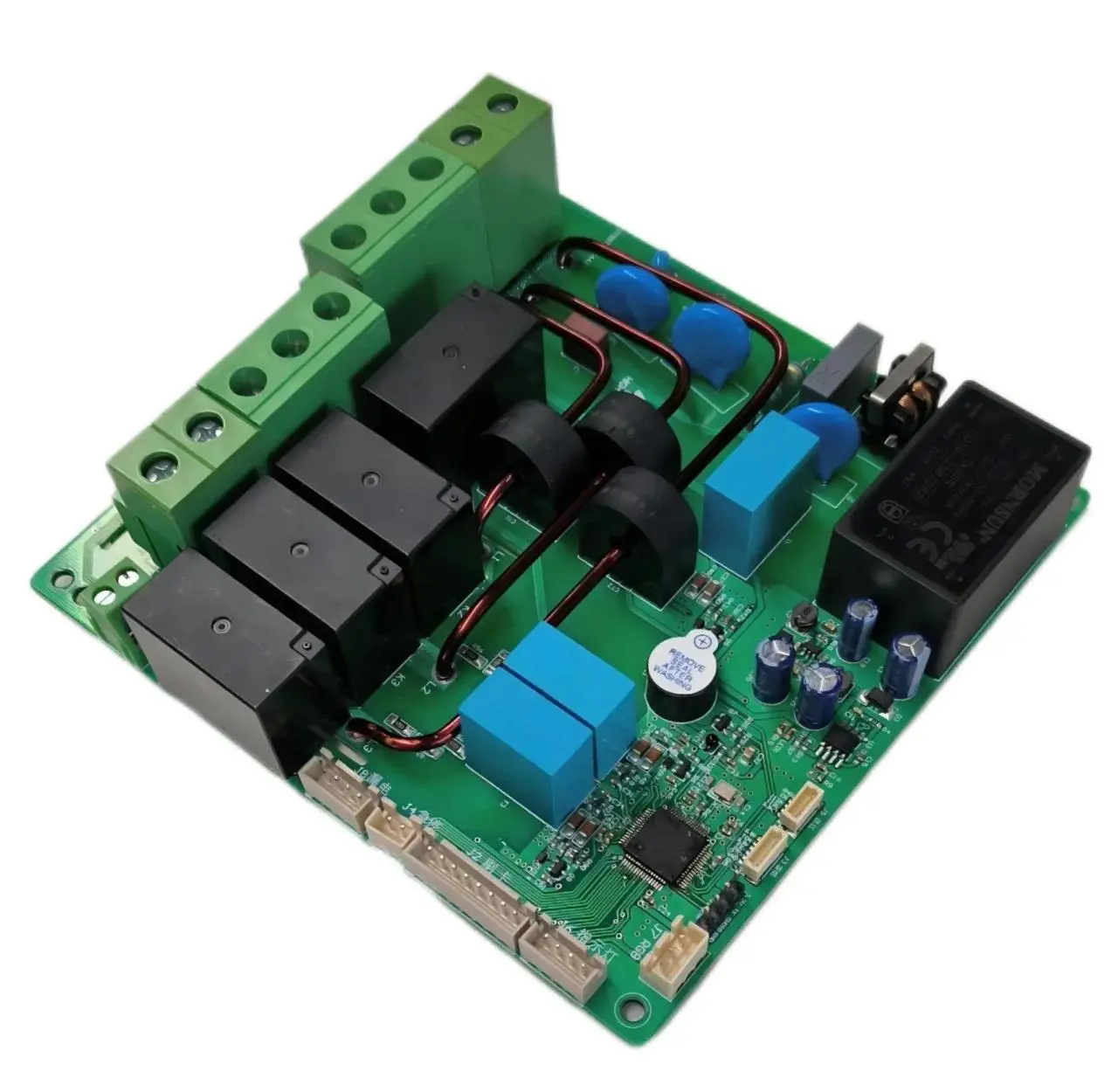

Айнымалы токтың зарядтау қадасының схемасы:Бұл тақта көліктің борттық зарядтағышы (OBC) арқылы желілік айнымалы ток қуатын тұрақты токқа түрлендіреді. Оның негізгі функцияларына мыналар жатады:

CP терминалын басқару:Зарядтау күйін бақылау үшін PWM сигналдарын пайдаланып көлік құралының BMS жүйесімен байланысады (мысалы, қаруды енгізу, зарядтауға дайындық, зарядтауды бастау). Жұмыс кернеуі 1кГц жиілігімен 12В/9В/6В.

CC терминалын анықтау:Қарсылық өзгерістері арқылы зарядтау тапаншасының қосылым күйін растайды және шығыс тоғының сыйымдылығын анықтайды (мысалы, 1,5 кОм кедергі 8А токқа сәйкес келеді).

Типтік параметрлер:Кіріс 220 В айнымалы ток, шығыс қуаты 7 кВт/11 кВт, қорғаныс дәрежесі IP54.

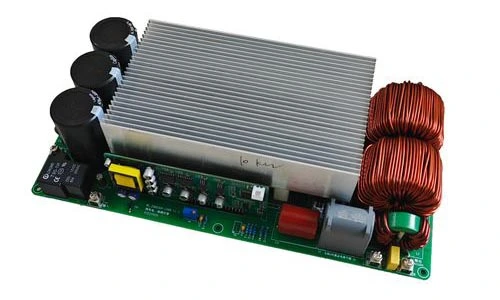

Тұрақты ток зарядтау қадасының схемасы:Бұл тақта тікелей жоғары вольтты тұрақты ток қуатын шығарады. Оның негізгі модульдері мыналарды қамтиды:

AC/DC түзету және PFC модулі:Үш фазалы 380 В айнымалы токты белсенді қуат факторын түзету (PFC) технологиясын пайдалана отырып, жоғары вольтты тұрақты токқа (750-850 В) түрлендіреді, тиімділігі 97%-дан асады.

Тұрақты/тұрақты ток түрлендіру модулі:Кернеуді LLC резонанстық топологиясы арқылы аккумулятордың қажетті диапазонына (мысалы, 200-920 В) реттейді және динамикалық ток бақылауын қолдайды (бірнеше жүз амперге дейін).

Типтік параметрлер:Кіріс 380 В айнымалы ток, шығыс қуаты 30-120 кВт, біріктірілген STM32F207ZET негізгі басқару чипі, CAN/RS-485 байланысын қолдайды.
