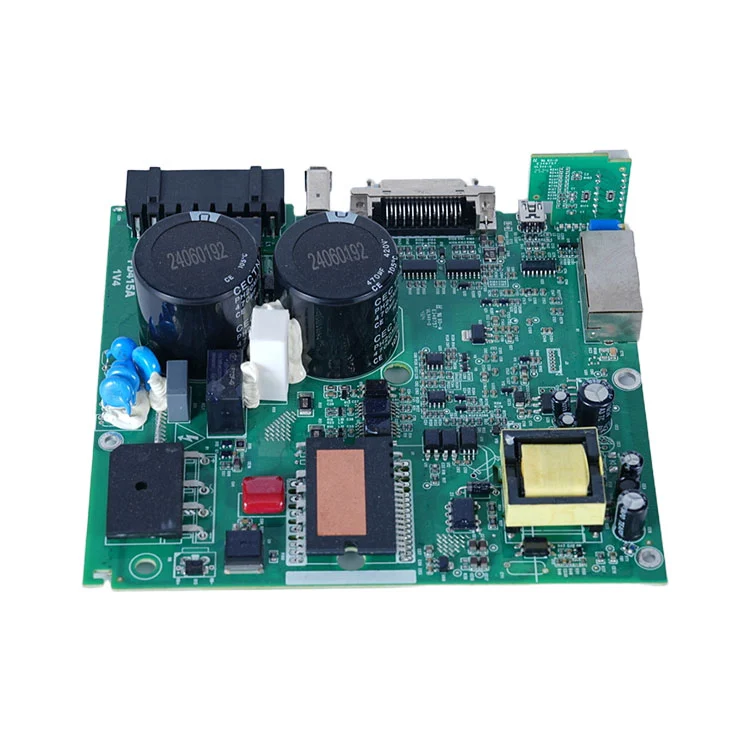

ПХД құрастыру прототипіҚазіргі электроника өндірісінде шешуші рөл атқарады. Бұл инженерлер мен дизайнерлерге толық көлемде өндірісті істемесе, схемалық дизайндарды сынауға, растауға және оңтайландыруға мүмкіндік береді. ПХД прототипін құрастыру арқылы, ықтимал жобалық ақаулар ерте сенімділік пен өндіріс шығындарын қамтамасыз етуге мүмкіндік бере алады. Shenzhen Fanwe Technology Co., Ltd-де біз жоғары сапалы прототиптік прототиптік прототиптік қызметтерді жеткізуге маманданамыз, бұл іске қосылыстардың да, құрылған компаниялардың талаптарын қанағаттандыруға арналған.
PRB-дің прототипі, әдетте, жұмыс прототипін жасау үшін электронды компоненттерді баспа схемасына дәнекерлеуді қамтиды. Бұл процесс дизайнның электрмен жұмысын тексеріп қана қоймай, сонымен қатар өнімнің демонстрациялары, тестілеу және одан әрі дамыту үшін материалдық үлгіні ұсынады.
Prototype PCB құрастыруы соңғы өнімнің жобалық сипаттамаларына сәйкес келетін бірнеше негізгі қадамдарды қамтиды:
PCB жасау:Бірінші қадам дизайн файлының негізінде басылған схема тақтасын (Гербер файлдары) дайындауды қамтиды. Жоғары дәлдікті маталар тақтаның орналасуын белгіленген тізбекке сәйкес келтіреді.
Компонентті қамту:Барлық электронды компоненттер, соның ішінде резисторлар, конденсаторлар, ICS және коннекторлар материалдар (BOM) бойынша сатып алынады.
Жинау процесі:Компоненттер PCB-ге, сонымен қатар, беттік бекіту технологиясын (SMT) немесе тесік технологиясы (THT) қолдана отырып орнатылады. Автоматтандырылған машиналар немесе қолды жинау техникасы күрделілікке байланысты қолданыла алады.
Дәнекерлеу:Дәнекерлеу компоненттерді электрлік және механикалық түрде қамтамасыз етеді. Шағдарлықтың дәнекерлеуі SMT үшін жиі кездеседі, ал толқындық немесе қолмен дәнекерлеулер, ал қолмен дәнекерлеу.
Инспекция және сынау:Жиналыстан кейін функционалды тестілеу прототиптің дұрыс жұмыс істеуін қамтамасыз етеді. Бұл қадамда визуалды тексеру, автоматтандырылған оптикалық тексеру (AOI) және электрлік тестілеу кіруі мүмкін.
Бұл процесс ПХД құрастыруының прототипі тек жоспарланған, бірақ жаппай өндіріс үшін сенімді сілтеме ретінде қызмет етеді.
PCB құрастырудың кәсіби прототипі техникалық сипаттамаларды қатаң сақтауды талап етеді. Төменде әдеттегі параметрлер жиынтығы берілген:
| Параметр | Түсіндірме |
|---|---|
| Баса мөлшері | Минимум: 10 мм x 10 мм, максимум: 500 мм x 500 мм |
| Қабаттар саны | Дизайн күрделілігіне байланысты 1-12 қабат |
| Компонент түрлері | SMT, THT, аралас жиналыс |
| Дәнекер маскасы | Жасыл, қызыл, көк немесе бейімделген |
| Бетті аяқтау | Hasl, Enig, OSP немесе батыру күмісі |
| Компонентті орналастыру дәлдігі | SMT компоненттері үшін ± 0,05 мм |
| Тестілеу және тексеру | AOI, X-Ray, функционалды тестілеу |
Shenzhen Fanwe Technology Co., Ltd әр прототиптік ПХД құрамын жоғары сенімділік пен репродуктивтілікпен қамтамасыз етеді.
Көптеген компаниялар толыққанды өндіріске дейін прототипті құрастыру қажет деп ойлайды. Міне, басты артықшылықтар:
Қатені анықтау:Жобалық кемшіліктерді ерте анықтау жаппай өндірістегі қымбат қателіктердің алдын алады.
Дизайн тексеруі:Инженерлер шынайы жағдайларда қойылымдарды сынақтан өткізе алады.
Уақыттың тиімділігі:Жылдам прототиптеу өнімнің даму циклдерін тездетеді.
Үнемді:Прототиптік кезеңдегі анықталған және түзету бұтағы бұқаралық тақтайшалар қайта өңдеуден гөрі қымбат емес.
Негізінде PROTOTPE PCB құрастыру қаупін азайтады, уақытты үнемдейді және өнімнің сапасын қамтамасыз етеді.
Жоғары сапалы прототип PCB құрастыру білікті инженерия, алдыңғы қатарлы жабдықтардың және қатаң сапаны бақылауға байланысты:
Компонентті тексеру:Барлық бөлшектерді растау, Ассамблеяның алдындағы техникалық сипаттамаларға сәйкес келу.
Дайын орналастыру:SMT компоненттерін дәл орналастыруға арналған автоматтандырылған пішінді машиналарды пайдалану.
Бақыланатын дәнекерлеу:Шағылысу және толқын дәнекерлеу параметрлері ақаулардың алдын алу үшін мұқият бақыланады.
Мұқият тестілеу:Функционалды тестілеу жинақталған тақтаны электр және механикалық талаптарға сай келеді.
Shenzhen Fanwe Technology Co., Ltd, LTD-ді қолдау, сенімді бағалауға және одан әрі дамытуға дайын ПХД-ға кепілдік беретін осы озық тәжірибелерді қолданады.
1-сұрақ: ПХД құрастыру және PCB өндірісінің прототипі қандай?
A1:Prototype PCB құрастыру сынақ және тексеру үшін жасалған. Ол әдетте аз мөлшерде болады және күрделі компоненттер үшін қол жинағы қажет болуы мүмкін. PCB өндірістік құрастыру жылдамдығы мен үнемділіктің тиімділігі үшін оңтайландырылған процестермен ауқымды өндіріске бағытталған.
2-сұрақ: PCB ProtoType құрастыруын аяқтау қанша уақытты алады?
A2:Тазалану уақыты тақтаның күрделілігі мен құрамдас бөлігіге байланысты. Әдетте, ол 5-тен 15-ке дейін жұмыс күніне дейін. Shenzhen Fanwe Technology Co. Co., LTD жедел жобаларға жедел қызметтерді ұсынады.
3-сұрақ: ПХД құрастыру сатысы кезінде дизайнымды тексере аламын ба?
A3:Иә, функционалды тестілеу прототипті жинақтың стандартты бөлігі болып табылады. Бұл дизайнерлерге тізбектерді тексеруге, бағдарламалық жасақтаманы тексеруге және жаппай өндіріске көшпес бұрын дизайн қойылымын оңтайландыруға мүмкіндік береді.
Prototype PCB құрастыру бірнеше секторда маңызды:
Тұтынушы электроникасы:Смартфондар, киімдер, ақылды үй құрылғылары үшін жылдам итерация.
Автомобиль электроникасы:Hasl, Enig, OSP немесе батыру күмісі
Медициналық құрылғылар:Диагностикалық және бақылау жабдықтарының қауіпсіздігі мен сенімділігін қамтамасыз ету.
Өнеркәсіптік автоматика:Басқару тізбектері мен iot құрылғыларын тексеру.
Shenzhen Fanwe Technology Co., Ltd осы салалардағы клиенттерге қызмет көрсетеді, бұл жобаның нақты талаптарын қанағаттандыру үшін арнайы шешімдер ұсынады.
Prototype PCB құрастыру - бұл инновациялық идеяларды функционалды электрондық өнімдерге айналдырудағы маңызды қадам. Кәсіби жинақ қызметтерін пайдалану арқылы компаниялар қателіктерді азайта алады, өнімділікті оңтайландырады және өнімнің даму циклдарын тездете алады.Shenzhen Fanway Technology Co., LtdСапа прототипі PCB құрастыру қызметтерін сапа, дәлдікке және сенімділікке бағыттайды. Электрондық жобаларды толығымен функционалды прототиптерге айналдыруға бағытталған кәсіпорындар үшін,БайланысShenzhen Fanway Technology Co., Ltd- бұл сәттіліктің алғашқы қадамы.
