Баспа схемасы дегеніміз не және ол не үшін маңызды
PCB дұрыс таңдау әдісі: FR4 VS. Rigid-Flex
Терең сүңгу: FR4 PCB параметрлері және қосымшалар
Терең сүңгу: rigid flex pcb параметрлері және қосымшалары
Басып шығарылған тізбек тақтасы туралы жалпы сұрақтар (PCB)
Неліктен бізді (Fanyway) таңдаңыз және бізбен хабарласыңыз
Баспа схемасы (PCB)Тұтынушы гаджеттерінен өндірістік бақылау жүйелеріне дейінгі барлық электронды құрылғылардың негізі. Басқарма электронды компоненттер арасында механикалық қолдау және электрлік өзара байланыс орнатады. Қазіргі заманғы электротехникалық әлемде Дизайн, материал және PCB сапасы өнімділік, сенімділік және шығындар үшін өте маңызды.
Олар компоненттерді өзара байланыстырудың ықшам, қайталанатын, сенімді әдісін ұсынады.
Олар сигналдың тұтастығын, қуатты таратуды және жылуды басқаруды қамтамасыз етеді.
Миниатюрация, 5G, AI, IOT, IOT, озық ПХД (E.G., HDI, Rigid-Flex) сияқты трендтермен инновациялармен айналысады.
Дүниежүзілік ПХБ базарында 2032 жылға қарай 2032 жылға қарай 117,53 млрд.
ПХД таңдаған кезде сіз жиі кездесетін шешімге тап боласызFR4 (қатаң)жінеRigid-икем (қатаң гибрид + икемді). Таңдау сіздің өніміңіздің механикалық, электрлік және дизайнға байланысты байланысты. Төменде «Қалай / мұның / қандай / қандай» сұрақтарды шешуге көмектеседі:
| Қарау | Негізгі сұрақ | Типтік бағдар |
|---|---|---|
| Механикалық стресс және иілу | Өмір бойы басқарма тәжірибесі қанша икемді немесе иілу тәжірибесі бар? | Жиі иілу немесе бүктеу қажет болса, rigid-икемді қолданыңыз; FR4 Егер тақтасы тегіс болса. |
| Ғарыш және салмақ шектеулері | Неліктен салмақ немесе ықшамдылық сыни? | Ригид-икем қосқыштар мен кеңістікаралық сымдарды, кеңістікті және салмақты үнемдеу қажеттілігін төмендетеді. |
| Құны және кірістілігі | Сіздің бюджетіңіз бен күтілетін көлеміңіз қандай? | FR4 қарапайым және үлкен көлемде тиімді; Ригид-икемде жоғары технологиялық күрделілігі мен құны жоғары. |
| Сигналдық тұтастық пен қабат саны | Қанша қабаттар / сіздің ізіңіз қаншалықты тығыз? | Екеуі де жоғары қабаттар санын қолдай алады, бірақ қатаң икемді, бірақ қатаң бос орындарды бағыттауға көмектеседі. |
| Жылу, діріл, сенімділік | Неліктен беріктік пен сенімділік? | Ригид-икемді жиі соққы және дірілде жақсы орындайды, бірақ мұқият ойластырылған болуы керек. |
Енді екі нұсқаны егжей-тегжейлі зерттейік.

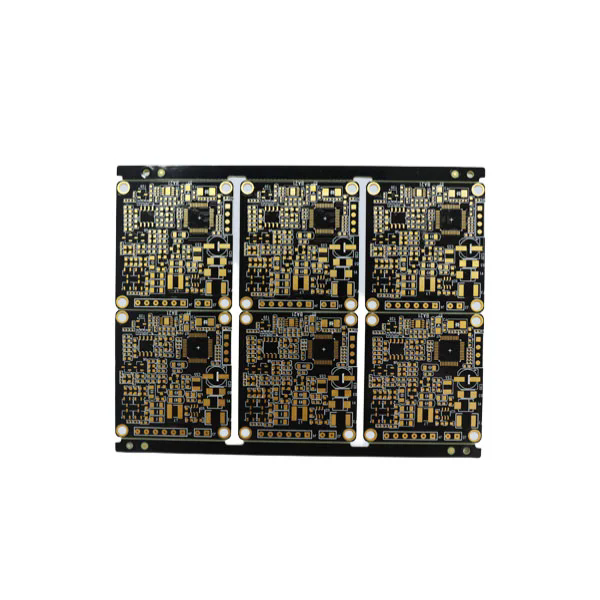

FR4 - бұл қатаң ПХД үшін ең көп қолданылатын субстрат. «FR» тұрадыЖалынның бұзылуы, ал «4» - бұл материалдың бағасы. Оның құрамына эпоксиялық шайырлы байланыстырғышпен толы талшықты шүберектер кіреді.
Төменде әдеттегі кесте болып табыладыFR4 PCBПараметрлер (бұл нөмірлер жеткізуші және TG бағасына байланысты өзгеруі мүмкін):
| Параметр | Типтік мән / ауқым | Ескертпелер / маңызы |
|---|---|---|
| Диэлектрлік тұрақты (DK) | 3.8 - 4.8 (1 МГц) | Кедергілерге әсер етеді және сигналды кешіктіруге әсер етеді. |
| Диссипация коэффициенті (DF) | ~ 0.009 (1 МГц-те) | Шығындар тангені: жоғары жиіліктегі сигнал жоғалуы. |
| Электр күші | 800 - 1800 В / миль | Диэлектрлік бұзылу күші. |
| TG (Шыны ауыспалы TEMP) | 130 ° C, 140 ° C, 150 ° C, 170 ° C | Жоғары TG жақсы термиялық сенімділік береді. |
| Тақтаның қалыңдығы | 0,4 мм - 3,2 мм (ортақ) | Механикалық / сәйкес шектеулерге байланысты. |
| Мыс қалыңдығы | 1 унция (≈35 мкм), 2 унция, 3 унция, 4 унция | Жоғары ағымдық жолдар үшін ауыр мыс. |
| Мин трассасы / аралығы | ~ 4 миль (0,1 мм) немесе жақсырақ | Өндірістік қабілетке тәуелді. |
| Бетті аяқтау | ENIG, HASL, OSP, иммерсия және т.б. | Дәнекерлеуге, сенімділікке әсер етеді. |
Тұтынушы электроникасы (смартфондар, кісілер, құрылғылар)
Өнеркәсіптік бақылау тақталары, жарнама тақталары, электрмен жабдықтау
Басқарма тегіс болған кезде, қажет емес немесе икемсіз
Жарық немесе деламинациялаусыз иілу немесе иілу (қатты әйнек + эпоксидтер құрылымына байланысты)

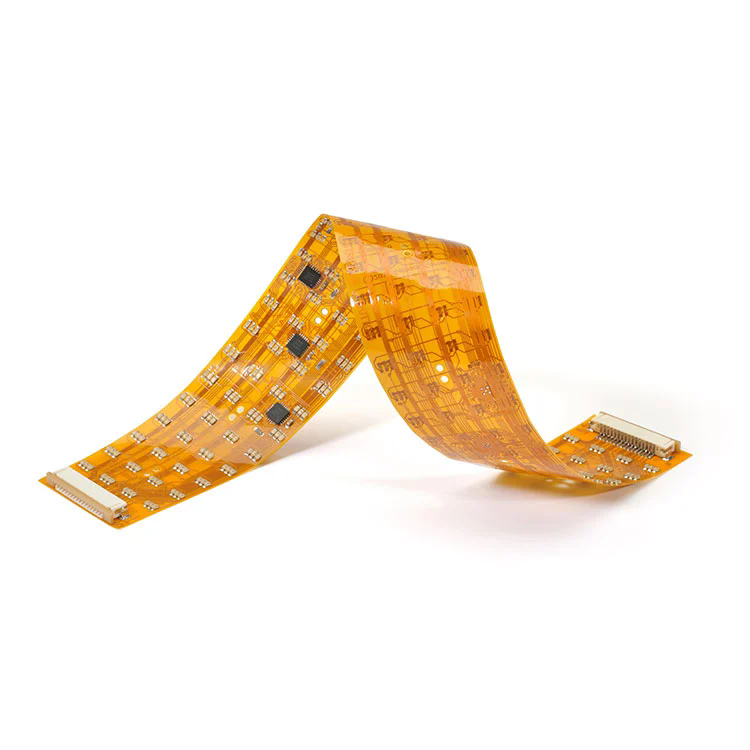

Икемді интерконнектілерді қажет ететін, қатаң түрде икемді электрониктерді қажет етуге болады

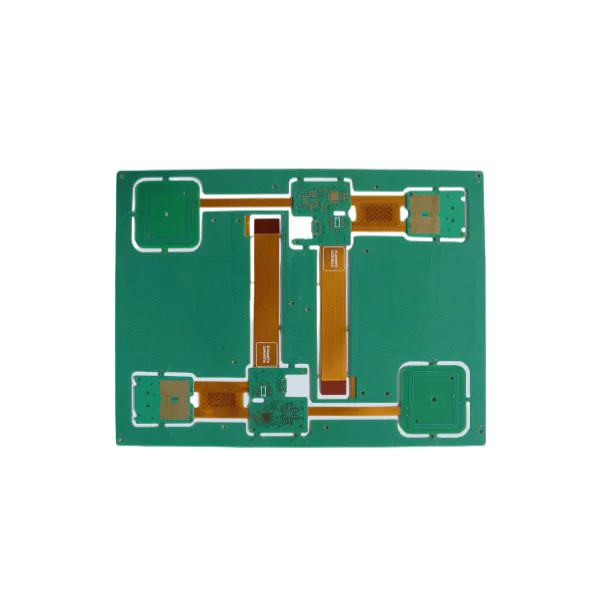

Rigid-flex pcbБір интеграцияланған тақтадағы қатаң тізбек бөлімдерін (әдетте FR4) және икемді тізбек бөлімдерін (полимид, полиэстер және т.б.) біріктіреді. Бұл компоненттерді орнату үшін қатты қолдауды сақтау кезінде икемді, бүктеуге және 3D құрылымын қосады.
Дизайн Flex аймақтарын мұқият басқаруы керек (иілу радиусы, қабаттарды жинау, мыс ауысулары)
Қатты және FLIG қабаттары басқарылатын байланыстыру және адгезиямен емдеу арқылы ламинатталған.
Әдеттегі икемді материалдар: полимидті қабықшалар, жамылғы қабықшалары, жабысқақ қабаттар
Әр қабат үшін бүктеу шектеулі (E.G, Polyimide жиі ~ 0,5-2 ° 0.,5-2 °).
Салалық анықтамалардан:
| Зат | Параметр / қабілеттілік | ЕСталдар |
|---|---|---|
| Қатты + Flex тақтасының қалыңдығы | 0,25 мм-ге дейін 6,0 мм-ге дейін (біріктірілген) | Қабаттағы комбинациялар мен құрылымға байланысты |
| Қабаттар | Кейбір дизайндағы 32 қабатқа дейін | Көп қабатты қатаң + Flex Combining |
| Мин трассасы / аралығы | 0,075 мм / 0.075 мм (≈ 3 млн) | Жоғары тығыздық икемді аймақ |
| Миншалық мөлшері / төсемнің мөлшері | 0,10 мм / 0,35 мм | Микровсия, тесіктер және т.б. үшін. |
| Мыстың қалыңдығы | 4 унция (қатаң бөлігі) | Қатты секция үшін ауыр токтар үшін |
| Flex Mopper (Flex бөлігі) | 0,5 - 2 унция | Flex аймағында жеңіл мыс |
| Бетті аяқтау опциялары | ENIG, имушерлік AG, OOST, HASL және т.б. | Қатты және Flex секциялары үшін |
| Адгезия және ламинация | Арнайы адгезия дайындық (плазма, қоңыр оксиді) | Икемді байланыстыруды қамтамасыз ету |
Жоғары діріл, соққы, шектеулі кеңістіктерде өте жақсы (мысалы, аэроғарыш, медициналық құрылғылар)
Коннекторлар мен басқармалар аралық сымдарды азайтады / жояды
Қатты және икемді функцияларды бір бөлікте біріктіру арқылы жиналысты жеңілдетеді
3D тізбегін бүктеуге немесе көп ұшақ құрылымына мүмкіндік береді
Жоғары өндірістік күрделілік, өнімділіктің жоғарылауы
Әсіресе, Flex аймақтарында (иілу радиусы, стрессті жеңілдету) ойлы дизайн қажет
Бір борт құны жоғарырақ, бірақ жүйенің құны аз қосқыштардың, кабельдердің, жинақтаудың қадамдарының арқасында азаяуы мүмкін
1-сұрақ: ПХД менің өтінішіме қаншалықты қалың болуы керек?
A1: ПХД қалыңдығы механикалық, жылу және ғарыштық шектеулерге байланысты. Типтік қатаң FR4 тақталары 0,4 мм-ден 3,2 мм-ге дейін. Ригид-Flex дизайнында, қалыңдығы көбінесе 0,25 мм-ден 6,0 мм-ге дейін. Тақта жұқа, икемділік, бірақ механикалық тұрақтылық азаяды.
2-сұрақ: Неліктен жеккөрінішті және икемді тақталардан қатты икемді таңдау керек?
A2: rigid-flex коннекторлар, сымдар және құрастыру қадамдарын азайтады; Дірілімділік астындағы сенімділікті жақсартады және ықшам 3D жиналмайды. Ол қатаң монтаждық аймақтарды да, икемді бөлімдерді бір тақтадан біріктіреді.
Q3: FR4 электрлік қасиеттері көптеген сигналдар сигналдық тұтастығына әсер етеді?
A3: Диэлектрлік тұрақты (DK) кедергілерге және таралу жылдамдығына әсер етеді; Диссипация коэффициенті (DF) сигналдың жоғалуына әсер етеді, әсіресе жоғары жиілікте; Мыс қалыңдығы мен ізі геометрия да сыни рөлдерді де ойнатады.
-ТаЖұмақ, біз қатаң қосымшаларға арналған жоғары өнімді баспа басқармасының шешімдерін жобалауға және дайындауға маманданамыз. Сізге START FR4 қатаң ПХД немесе күрделі қатаң плиталық тақталар қажет пе, біздің инженерлік команда біздің инженерлік команда макетті, жиналуды, материалдық іріктеуді және өндірістік стратегияны оңтайландыру үшін ондаған тәжірибені қолданады.
Біз IPC нұсқауларына сәйкес қатаң және сенімділік стандарттарын ұстанамыз және HDI, MicroVia және бақыланатын кедергілер сияқты дамыған процестерді қолдаймыз. Біздің бәсекеге қабілетті жиегіміз сіздің өнім қажеттіліктеріңіз үшін теңдестіру, кірістілік және жетілдірілген мүмкіндіктерде жатыр.
Егер сіз өзіңіздің келесі дизайныңызға FR4 немесе Rigid-Flex-ті қолдануды зерттеп, прототипке немесе масштабтағы өндіріске мұқтаж болсаңыз, Fanyway көмектесуге дайын.Бізбен хабарласыңыБүгін сіздің жобаңыздың талаптарын талқылау және баға ұсыныстарын алу.
